рассмотрим простой вариант подключения светодиода от сети 220 В через конденсатор переменного тока.
такая имеет самую низкую цену, но и есть ряд недостатков.
схема имеет вид :
![](https://goods.staging.smartenergy.net.ua/uploads/images/oscilogram/o1.jpg)
![](https://smartenergy.net.ua/wp-content/uploads/2019/06/h4-300x150.jpg)
осциллограммы тока и напряжения
![](https://goods.staging.smartenergy.net.ua/uploads/images/oscilogram/2o1.jpg)
![](https://smartenergy.net.ua/wp-content/uploads/2019/06/05-300x294.jpg)
в момент включения пусковой ток конденсатора многократно превышает номинальный
что есть проблемой.
в момент пуска, когда напряжение на пике 310 В пусковой ток может быть 524 А
при номинальном 0.3 А, светодиод сгорит.
Одним с вариантов уменьшения пускового тока есть резистор.
например максимальная мощность сопротивления 2 Вт, ток 0.3 А
можно посчитать напряжение на резисторе 2 Вт/0.3 А=6 В
и сопротивление 6/0.3 А=20 Ом
пусковой ток уменьшился с 524 А до 14 А.
![](https://goods.staging.smartenergy.net.ua/uploads/images/oscilogram/06.jpg)
![](https://smartenergy.net.ua/wp-content/uploads/2019/06/07_1-1-110x300.jpg)
![](https://goods.staging.smartenergy.net.ua/uploads/images/oscilogram/07_1.jpg)
![](https://goods.staging.smartenergy.net.ua/uploads/images/oscilogram/017.jpg)
![](https://smartenergy.net.ua/wp-content/uploads/2019/06/09-3.jpg)
![](https://goods.staging.smartenergy.net.ua/uploads/images/oscilogram/09.jpg)

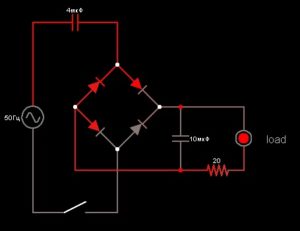

схема с электролитическим конденсатором 50 мкФ, импульс упал с 8 до 3 А
рабочий ток 0,3 А
![](https://goods.staging.smartenergy.net.ua/uploads/images/oscilogram/10.jpg)
![](https://smartenergy.net.ua/wp-content/uploads/2019/06/10-2.jpg)
схема с 2 конденсаторами и 2 резисторами, рабочий ток 0.3 А.
![](https://goods.staging.smartenergy.net.ua/uploads/images/oscilogram/012.jpg)
![](https://smartenergy.net.ua/wp-content/uploads/2019/06/012.jpg)
если увеличить количество светодиодов, напряжение 50 В, рабочий ток 0.3 А, 2 конденсаторы 50 мкФ и 2 сопротивления 20 Ом, импульс упал с 0.95 А до 0.65 А
![](https://goods.staging.smartenergy.net.ua/uploads/images/oscilogram/013.jpg)
![](https://smartenergy.net.ua/wp-content/uploads/2019/06/013.jpg)
увеличение количества светодиодов, напряжение 100 В, рабочий ток 0.3 А, 2 конденсаторы 50 мкФ и 2 сопротивления 20 Ом, импульс упал с 0.65 А до 0.45 А.
![](https://goods.staging.smartenergy.net.ua/uploads/images/oscilogram/015.jpg)
![](https://smartenergy.net.ua/wp-content/uploads/2019/06/014.jpg)
уменьшение емкости балластного конденсатора с 4 до 3 мкФ, напряжение на светодиодах 150. В, рабочий ток 0.2 А, 2 конденсаторы 50 мкФ и 2 сопротивления увеличено с 20 Ом до 50 Ом, импульс упал с 0.43 А до 0.27 А.
![](https://goods.staging.smartenergy.net.ua/uploads/images/oscilogram/016.jpg)
![](https://smartenergy.net.ua/wp-content/uploads/2019/06/016.jpg)
с развитием техники распространение получили светодиоды что питаются на прямую от сети 220 В.
