Вольтметр 5-30В DC 0.36″ червоний LED дисплей вбудовуваний, цифровий
Компактний та надійний цифровий вольтметр постійного струму (DC) для вбудовування в панель приладів або корпус пристрою. Прилад оснащений яскравим 0.36-дюймовим LED-дисплеєм червоного кольору, який забезпечує чітке зчитування показань. Завдяки робочому діапазону 5-30В, цей модуль є ідеальним та найпростішим рішенням для моніторингу стану акумуляторних батарей (12В та 24В) і контролю напруги в бортових мережах.
Основні технічні характеристики:
-
Діапазон вимірювання (та живлення): 5 – 30 В DC (постійний струм)
-
Тип та колір дисплея: 0.36″ LED, Червоний (Red)
-

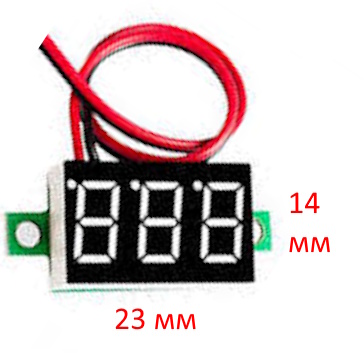

Фізичний розмір дисплея: 23 х 14 мм
-
Швидкість оновлення показань: ~500 мс (2 рази на секунду)
-
Споживання струму: не більше 20 мА
-
Тип підключення: Двопровідне
Де найчастіше використовується:
-
Авто та мототехніка: Встановлення в салон авто, на приладову панель мотоцикла або скутера для контролю заряду акумулятора (12В/24В) та роботи генератора.
-
Резервне живлення: Моніторинг напруги на збірках акумуляторів у ДБЖ (UPS) та інверторах.
-
Альтернативна енергетика: Контроль роботи сонячних панелей та контролерів заряду у відповідному діапазоні напруг.
-
DIY-проєкти: Проста індикація напруги у саморобних блоках живлення та зарядних пристроях.
Особливості підключення: Прилад максимально простий у монтажі завдяки двопровідній схемі. Вольтметр отримує живлення безпосередньо від джерела, напругу якого вимірює. Для підключення достатньо з’єднати червоний дріт з плюсом (+), а чорний дріт — з мінусом (-) джерела живлення. Компактні розміри екрана (23х14 мм) дозволяють вбудувати його навіть у дуже обмежений простір.
Русский
Александр –
Конкретно этот вольтметр (с маркировкой на плате XK-006) удобен тем, что дорожка соединяющая делитель и АЦП доступна и без снятия индикатора. Она имеем форму буквы С. Можно перерезать и сверху прицепить свой делитель. Например, 4,7МегОм + 70,2кОм (68кОм+2,2кОм) всё в smd – нормально работает, точность по сравнению со штатным делителем вроде никак не изменилась. Возможно, бОльшие номиналы тоже прокатят.
