подключение светодиода от сети 220 В через сопротивление

smart-admin 0 комментариев Июнь 28, 2019

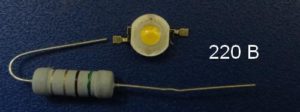

Можно ли подключить светодиод от сети переменного тока 220 В напрямую через резистор?
Его напряжение 3 В, надо балласт
падение напряжения на котором составит 220 – 3,2 = 216,8 В,
вполне подойдет сопротивление, значение которого составит R = U / I = 216,8 / 0,3 = 722 Ом
мощность выделяемая на балласте P = U * I = 216,8 * 0,3 = 65 Вт
коэффициент полезного действия 0,96 / 65 = 0,01476 * 100% = 1,47%
в сети 220 В проходит переменный ток
обратное напряжение светодиода 5 В, он сгорит в лучшем случае через 0,02 с после включения.

Используем последовательно с LED выпрямительный диод с большим обратным напряжением
который не пропустит обратный ток через LED

схема какбы работает,  но только на 1 полупериоде, есть сильное мерцание

можно поставить вместо одного диода диодный мост

светодиод светит без мерцания,

коэффициент полезного действия 1,47% что не всегда хорошо.

Чтобы увеличить КПД можно заменить сопротивление конденсатором
