Понижающий XL4015 dc, дроссель горизонтально 12мм

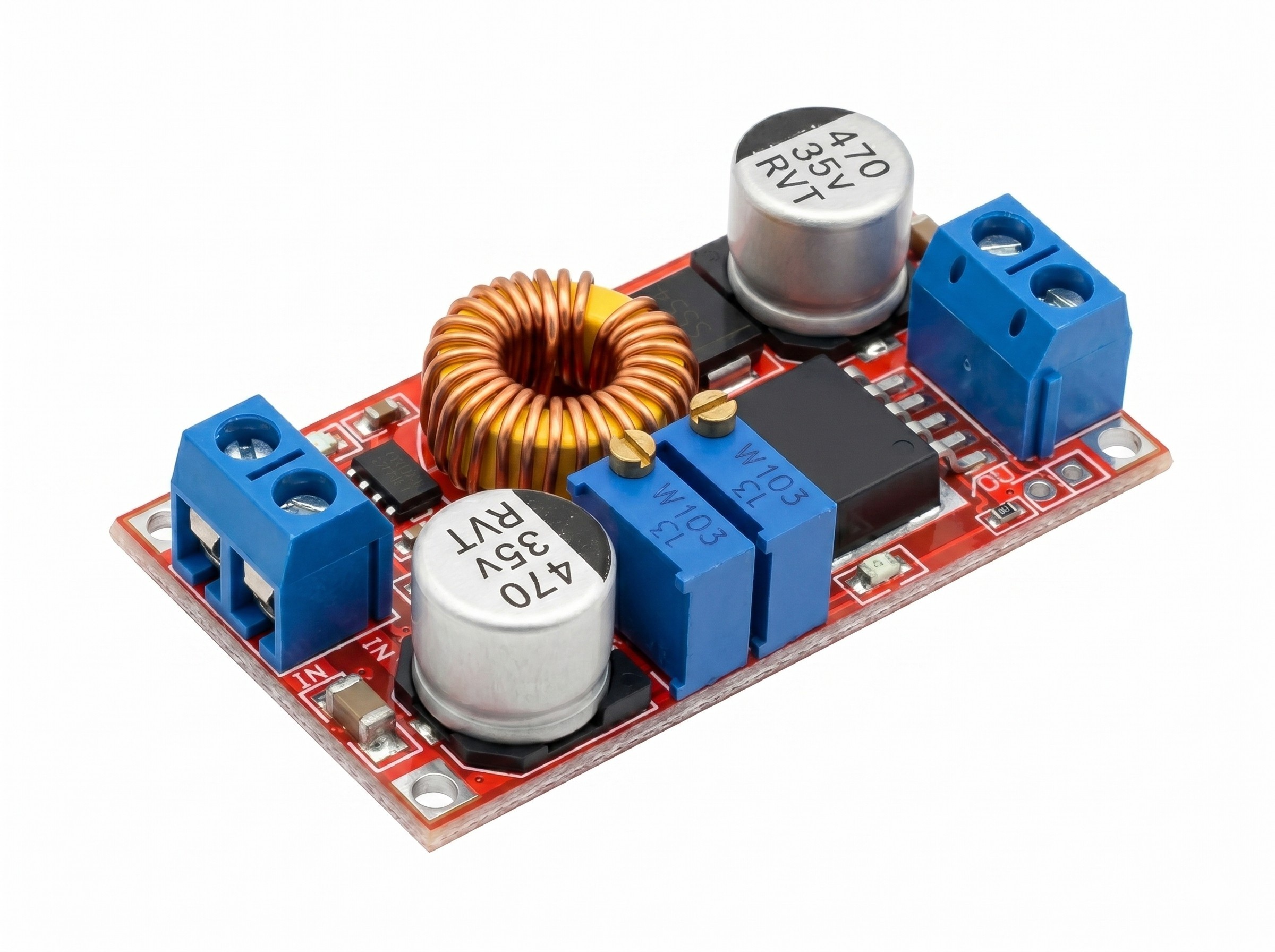

Понижающий преобразователь XL4015 DC-DC 5A модуль

Мощный и универсальный понижающий модуль на базе надежной микросхемы XL4015. Его главная особенность — наличие двух подстроечных резисторов, которые позволяют плавно регулировать не только выходное напряжение, но и ограничивать максимальный ток.

Этот функционал делает модуль идеальным выбором для создания самодельных зарядных устройств, питания мощных светодиодов и использования в качестве основы для компактного лабораторного блока питания.

Основные сферы применения:

• Создание зарядных устройств для литиевых (Li-Ion, Li-Po) и свинцово-кислотных аккумуляторов.

• Питание мощных LED-матриц и лент (работает как драйвер тока).

• Сборка компактных и недорогих лабораторных блоков питания.

• Питание электроники и гаджетов в бортовой сети автомобиля.

Технические характеристики:

• Входное напряжение: от 4 до 38 В

• Выходное напряжение: от 1.25 до 36 В (плавно регулируется)

• Номинальный рабочий ток: до 3 А

• Пиковый выходной ток: до 5 А (Внимание: для длительной работы на токах свыше 3А обязательно установите радиатор охлаждения!)

• Эффективность преобразования (КПД): до 96%

• Рабочая частота: 180 кГц

• Оптимальная температура среды: до +40°C (важно обеспечить естественную циркуляцию воздуха вокруг платы)

• Тип преобразователя: Импульсный, понижающий (Step-Down)

Важно (обязательно к прочтению перед подключением):

1. Отсутствие защиты от переполюсовки: На плате нет защиты от неправильного подключения. Будьте предельно внимательны и строго соблюдайте полярность (+/-) на входе, иначе чип мгновенно выйдет из строя.

2. Защита от короткого замыкания: Функция присутствует, но обратите внимание, что она работает нестабильно при низком выходном напряжении (ниже 3 В).

3. Принцип работы: Это понижающий преобразователь, поэтому входное напряжение всегда должно быть выше того, которое вы настраиваете на выходе.
