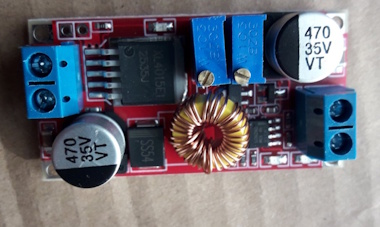

Понижуючий перетворювач XL4015 DC-DC 5A модуль
Потужний та універсальний знижувальний модуль на базі надійної мікросхеми XL4015. Його головна особливість — наявність двох підстроювальних резисторів, які дозволяють плавно регулювати не лише вихідну напругу, але й обмежувати максимальний струм.
Цей функціонал робить модуль ідеальним вибором для створення саморобних зарядних пристроїв, живлення потужних світлодіодів та використання в якості основи для компактного лабораторного блоку живлення.
Основні сфери застосування:
-
Створення зарядних пристроїв для літієвих (Li-Ion, Li-Po) та свинцево-кислотних акумуляторів.
-
Живлення потужних LED-матриць та стрічок (працює як драйвер струму).
-
Збірка компактних і недорогих лабораторних блоків живлення.
-
Живлення електроніки та гаджетів у бортовій мережі автомобіля.
Технічні характеристики:
-
Вхідна напруга: від 4 до 38 В
-
Вихідна напруга: від 1.25 до 36 В (плавно регулюється)
-
Номінальний робочий струм: до 3 А
-
Піковий вихідний струм: до 5 А (Увага: для тривалої роботи на струмах понад 3А обов’язково встановіть радіатор охолодження!)
-
Ефективність перетворення (ККД): до 96%
-
Робоча частота: 180 кГц
-
Оптимальна температура середовища: до +40°C (важливо забезпечити природну циркуляцію повітря навколо плати)
-
Тип перетворювача: Імпульсний, знижувальний (Step-Down)
Важливо (обов’язково до прочитання перед підключенням):
-
Відсутність захисту від переполюсовки: На платі немає захисту від неправильного підключення. Будьте максимально уважні та суворо дотримуйтесь полярності (+/-) на вході, інакше чип миттєво вийде з ладу.
-
Захист від короткого замикання: Функція присутня, але зверніть увагу, що вона працює нестабільно при низькій вихідній напрузі (нижче 3 В).
-
Принцип роботи: Це знижувальний перетворювач, тому вхідна напруга завжди має бути вищою за ту, яку ви налаштовуєте на виході.
