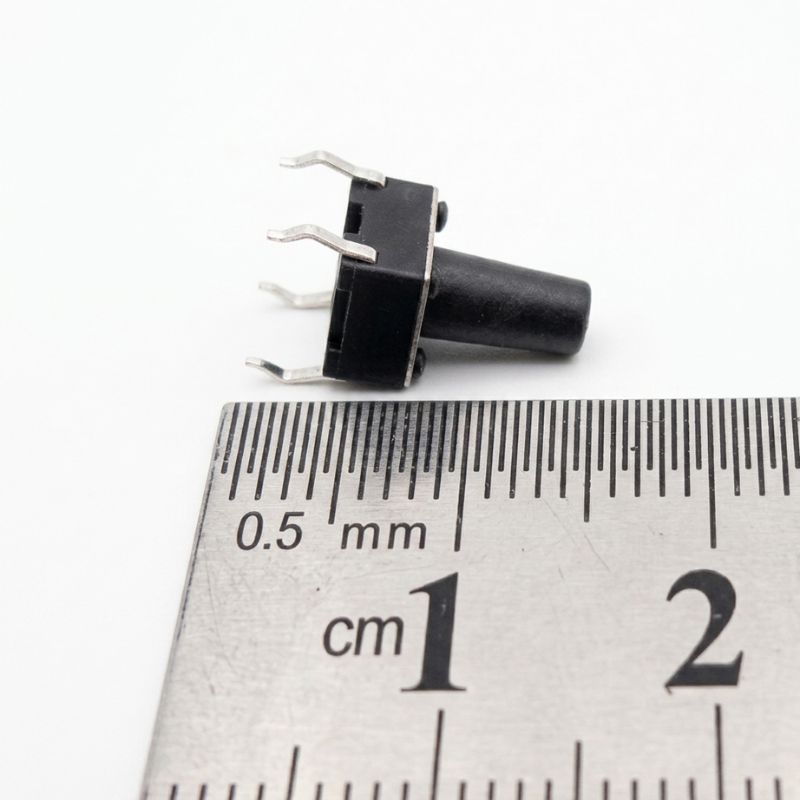

Кнопка тактовая 10 мм (6х6х10) микропереключатель 4pin

Кнопка тактовая 10 мм (6х6х10) микропереключатель 4pin

Тактовая кнопка размером 6х6 мм с высотой толкателя 10 мм — это один из самых распространенных электромеханических компонентов (микропереключателей) для сквозного монтажа на печатные платы (THT). Она работает по принципу мгновенного действия (без фиксации): электрическая цепь остается замкнутой только в момент физического нажатия на пластиковый толкатель.

Ключевая габаритная особенность этой модели — высота 10 мм (измеряется от плоскости основания кнопки до самой верхушки толкателя). Такой удлиненный шток позволяет использовать деталь в устройствах с толстыми лицевыми панелями или глубокими корпусами, где стандартные низкие кнопки физически не достают до внешней клавиши. Кнопка имеет 4 контакта (4-pin), что обеспечивает ее надежную механическую фиксацию на плате во время пайки и устойчивость к многократным нажатиям.

Основные технические характеристики:

• Тип механизма: Тактовая кнопка без фиксации (Momentary).

• Габариты основания: 6 x 6 мм.

• Полная высота (с толкателем): 10 мм.

• Количество контактов: 4 (4-pin).

• Тип монтажа: Сквозной (THT / под пайку в отверстия платы).

• Назначение: Кратковременное замыкание слаботочных сигнальных линий.

Где чаще всего используется:

• Ремонт бытовой техники (микроволновые печи, мультиварки, стиральные машины).

• Восстановление работоспособности панелей управления мониторов и телевизоров.

• Радиолюбительские проекты, макетные платы и модули Arduino.

• Замена изношенных кнопок в электронных игрушках и пультах ДУ.

Совет от мастера: У новичков часто возникает вопрос: зачем обычной кнопке, которая замыкает лишь один проводник, целых 4 контакта? Секрет в том, что внутри корпуса эти контакты соединены попарно (обычно по параллельным сторонам). Это сделано преимущественно для механической жесткости детали на плате. Перед пайкой обязательно «прозвоните» кнопку мультиметром, чтобы понять, какие именно ножки замыкаются при нажатии, иначе вы можете случайно припаять проводники к контактам, которые уже соединены между собой постоянно. Также будьте осторожны с температурой: пластиковый корпус деформируется, если держать жало паяльника на контактах дольше 3-4 секунд.
