Кнопка тактова 10 мм (6х6х10) мікроперемикач 4pin

Кнопка тактова 10 мм (6х6х10) мікроперемикач 4pin

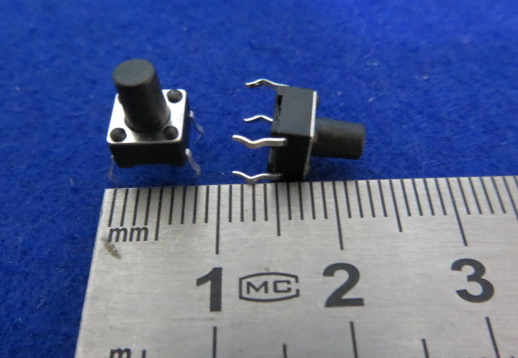

Тактова кнопка розміром 6х6 мм із висотою штовхача 10 мм — це один із найпоширеніших електромеханічних компонентів (мікроперемикачів) для наскрізного монтажу на друковані плати (THT). Вона працює за принципом миттєвої дії (без фіксації): електричний ланцюг залишається замкнутим лише в момент фізичного натискання на пластиковий штовхач.

Ключова габаритна особливість цієї моделі — висота 10 мм (вимірюється від площини основи кнопки до самої верхівки штовхача). Такий подовжений шток дозволяє використовувати деталь у пристроях з товстими лицьовими панелями або глибокими корпусами, де стандартні низькі кнопки фізично не дістають до зовнішньої клавіші. Кнопка має 4 контакти (4-pin), що забезпечує її надійну механічну фіксацію на платі під час пайки та стійкість до багаторазових натискань.

Основні технічні характеристики:

• Тип механізму: Тактова кнопка без фіксації (Momentary).

• Габарити основи: 6 x 6 мм.

• Повна висота (зі штовхачем): 10 мм.

• Кількість контактів: 4 (4-pin).

• Тип монтажу: Наскрізний (THT / під пайку в отвори плати).

• Призначення: Короткочасне замикання слабкострумових сигнальних ліній.

Де найчастіше використовується:

• Ремонт побутової техніки (мікрохвильові печі, мультиварки, пральні машини).

• Відновлення працездатності панелей керування моніторів та телевізорів.

• Радіоаматорські проєкти, макетні плати та модулі Arduino.

• Заміна зношених кнопок в електронних іграшках та пультах дистанційного керування.

Порада від майстра: У новачків часто виникає запитання: навіщо звичайній кнопці, яка замикає лише один провідник, цілих 4 контакти? Секрет у тому, що всередині корпусу ці контакти з’єднані попарно (зазвичай по паралельних сторонах). Це зроблено переважно для механічної жорсткості деталі на платі. Перед пайкою обов’язково “продзвоніть” кнопку мультиметром, щоб зрозуміти, які саме ніжки замикаються при натисканні, інакше ви можете випадково припаяти провідники до контактів, які вже з’єднані між собою постійно. Також будьте обережні з температурою: пластиковий корпус деформується, якщо тримати жало паяльника на контактах довше 3-4 секунд.
