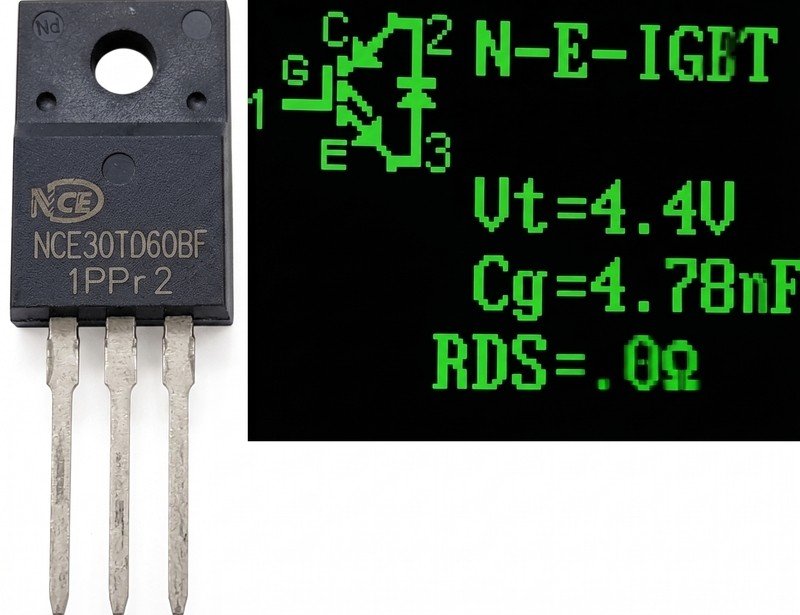

NCE30TD60BF IGBT транзистор 600V 30A

NCE30TD60BF IGBT транзистор 600V 30A

NCE30TD60BF — это мощный биполярный транзистор с изолированным затвором (IGBT), разработанный для коммутации высоких токов и напряжений при высоких частотах. IGBT-технология уникально сочетает в себе лучшие характеристики двух разных классов полупроводников: он управляется напряжением (как полевой MOSFET), но при этом способен пропускать огромные токи с минимальным падением напряжения (как биполярный транзистор).

Эта модель рассчитана на максимальное напряжение коллектор-эмиттер до 600 Вольт и ток до 30 Ампер (при комнатной температуре). Важной особенностью NCE30TD60BF является наличие встроенного антипараллельного быстродействующего диода (freewheeling diode), который защищает кристалл от обратных токов и индуктивных всплесков. Транзистор выполнен в стандартном силовом корпусе (обычно изолированном TO-220F), что облегчает монтаж на радиатор.

Основные технические характеристики:

• Тип транзистора: IGBT (со встроенным быстровосстанавливающимся диодом).

• Максимальное напряжение коллектор-эмиттер (V_CE): 600 В.

• Максимальный постоянный ток коллектора (I_C): 30 А (при 25°C) / около 15 А (при 100°C).

• Максимальное напряжение затвор-эмиттер (V_GE): ±20 В.

• Напряжение насыщения (V_CE(sat)): Низкое, для минимизации тепловых потерь.

• Тип корпуса: TO-220F (изолированный) или TO-220 (под радиатор).

Где чаще всего используется:

• Индукционные плиты и варочные поверхности.

• Сварочные инверторы средней мощности.

• Частотные преобразователи для управления асинхронными электродвигателями.

• Источники бесперебойного питания (UPS) и солнечные инверторы.

Совет от мастера: Самая распространенная ошибка при ремонте индукционных плит или сварочных аппаратов — это простая замена сгоревшего IGBT-транзистора на новый без проверки остальных элементов. Если старый транзистор пробило, высокое напряжение (600В) почти всегда «пробивает» изолированный затвор и выжигает цепь управления (так называемый драйвер: SMD-резисторы, диоды, стабилитроны или саму микросхему генератора ШИМ). Если вы просто впаяете новый NCE30TD60BF в плату с мертвым драйвером, транзистор мгновенно взорвется при первом же включении в розетку! Всегда прозванивайте обвязку затвора перед подачей питания. И не забывайте про термопасту при монтаже на радиатор.
