NCE30TD60BF IGBT транзистор 600V 30A

NCE30TD60BF IGBT транзистор 600V 30A

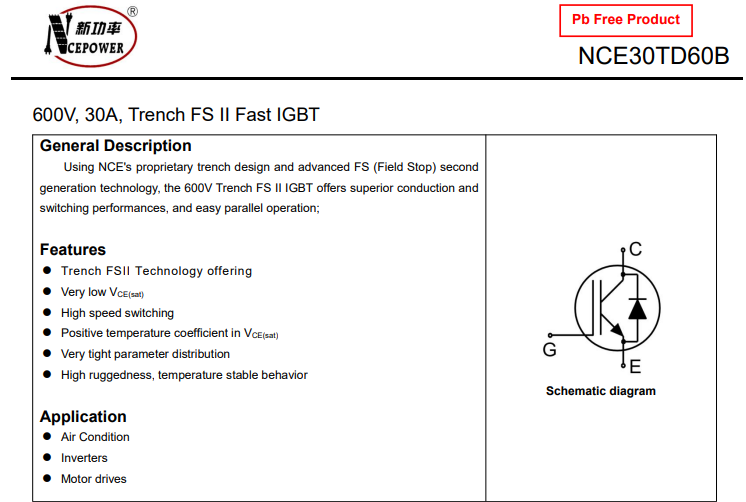

NCE30TD60BF — це потужний біполярний транзистор із ізольованим затвором (IGBT), розроблений для комутації високих струмів і напруг при високих частотах. IGBT-технологія унікально поєднує в собі найкращі характеристики двох різних класів напівпровідників: він керується напругою (як польовий MOSFET), але при цьому здатний пропускати величезні струми з мінімальним падінням напруги (як біполярний транзистор).

Ця модель розрахована на максимальну напругу колектор-емітер до 600 Вольт і струм до 30 Ампер (при кімнатній температурі). Важливою особливістю NCE30TD60BF є наявність вбудованого антипаралельного швидкодіючого діода (freewheeling diode), який захищає кристал від зворотних струмів та індуктивних сплесків. Транзистор виконаний у стандартному силовому корпусі (зазвичай ізольованому TO-220F), що полегшує монтаж на радіатор.

Основні технічні характеристики:

• Тип транзистора: IGBT (з вбудованим швидковідновлювальним діодом).

• Максимальна напруга колектор-емітер (V_CE): 600 В.

• Максимальний постійний струм колектора (I_C): 30 А (при 25°C) / близько 15 А (при 100°C).

• Максимальна напруга затвор-емітер (V_GE): ±20 В.

• Напруга насичення (V_CE(sat)): Низька, для мінімізації теплових втрат.

• Тип корпусу: TO-220F (ізольований) або TO-220 (під радіатор).

Де найчастіше використовується:

• Індукційні плити та варильні поверхні.

• Зварювальні інвертори середньої потужності.

• Частотні перетворювачі для керування асинхронними електродвигунами.

• Джерела безперебійного живлення (UPS) та сонячні інвертори.

Порада від майстра: Найпоширеніша помилка при ремонті індукційних плит або зварювальних апаратів — це проста заміна згорілого IGBT-транзистора на новий без перевірки інших елементів. Якщо старий транзистор пробило, висока напруга (600В) майже завжди «пробиває» ізольований затвор і випалює ланцюг керування (так званий драйвер: SMD-резистори, діоди, стабілітрони або саму мікросхему генератора ШІМ). Якщо ви просто впаяєте новий NCE30TD60BF у плату з мертвим драйвером, транзистор миттєво вибухне при першому ж увімкненні в розетку! Завжди продзвонюйте обв’язку затвора перед подачею живлення. І не забувайте про термопасту при монтажі на радіатор.
