Корпус с вилкой для блока питания 220В 7.5*2.8*4 см

Корпус с вилкой для блока питания 220В 7.5*2.8*4 см

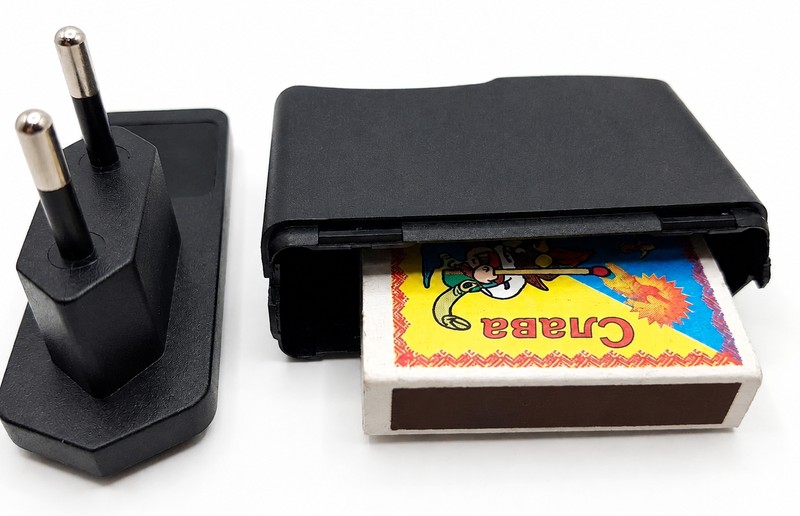

Пластиковый корпус со встроенной сетевой вилкой — это компактный монтажный бокс, предназначенный для самостоятельной сборки, ремонта или модернизации малогабаритных сетевых устройств. Корпус рассчитан на установку печатных плат преобразователей напряжения (AC-DC), драйверов светодиодов, зарядных устройств или модулей умного дома (например, Wi-Fi реле).

Конструктивно изделие состоит из двух пластиковых половинок и интегрированной штепсельной вилки (евростандарт без заземления), что позволяет включать готовое устройство непосредственно в розетку 220В без использования дополнительных сетевых кабелей. Внутреннее пространство бокса с габаритами 75 х 40 х 28 мм имеет специальные направляющие или стойки для жесткой фиксации печатной платы.

Основные технические характеристики:

• Тип изделия: Корпус для радиоэлектронной аппаратуры с вилкой (Plug-in).

• Внешние габариты (Д х Ш х В): 7.5 х 4.0 х 2.8 см (75 х 40 х 28 мм).

• Сетевая вилка: Интегрированная, под розетку 220В (без заземляющего контакта).

• Материал корпуса: Электротехнический пластик (обычно ABS или поликарбонат).

• Назначение: Защита и монтаж электронных плат, работающих от сети 220 Вольт.

Где чаще всего используется:

• Сборка самодельных (DIY) блоков питания и адаптеров на 5V/9V/12V.

• Упаковка драйверов для LED-лент и светильников малой мощности.

• Размещение плат умного дома (Sonoff, Tuya) для управления освещением.

• Ремонт заводских зарядных устройств, чьи родные корпусы были разбиты.

Совет от мастера: Поскольку в этом корпусе будет находиться плата, подключенная к сети 220В, безопасность должна быть на первом месте. Самая уязвимая зона — это внутренние контакты самой вилки, к которым вы будете припаивать провода питания от платы. Расстояние между ними невелико, поэтому после пайки обязательно наденьте на эти контакты отрезки термоусадочной трубки и прогрейте их. Это убережет устройство от короткого замыкания, если внутрь попадет мусор или плата сместится. Второй нюанс касается теплоотвода: корпус очень тесный (всего 2.8 см в толщину). Убедитесь, что горячие элементы схемы (трансформатор, силовой транзистор) не касаются пластиковых стенок. Для максимальной надежности, после финального тестирования прибора, слегка проклейте шов между половинками корпуса дихлорэтаном или суперклеем — если такой блок выпадет из розетки, он не должен раскрыться пополам.
