Корпус з вилкою для блоку живлення 220В 7.5*2.8*4 см

Корпус з вилкою для блоку живлення 220В 7.5*2.8*4 см

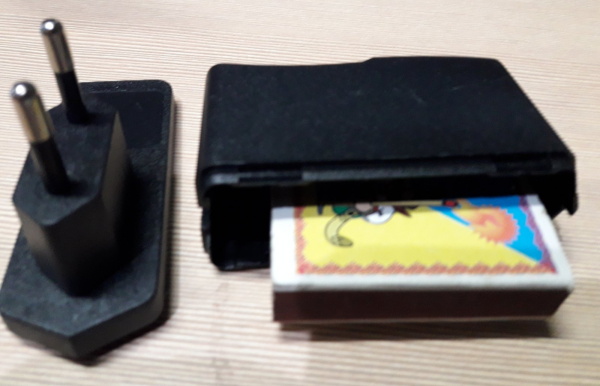

Пластиковий корпус із вбудованою мережевою вилкою — це компактний монтажний бокс, призначений для самостійного складання, ремонту або модернізації малогабаритних мережевих пристроїв. Корпус розрахований на встановлення друкованих плат перетворювачів напруги (AC-DC), драйверів світлодіодів, зарядних пристроїв або модулів розумного дому (наприклад, Wi-Fi реле).

Конструктивно виріб складається з двох пластикових половинок та інтегрованої штепсельної вилки (євростандарт без заземлення), що дозволяє вмикати готовий пристрій безпосередньо в розетку 220В без використання додаткових мережевих кабелів. Внутрішній простір бокса з габаритами 75 х 40 х 28 мм має спеціальні напрямні або стійки для жорсткої фіксації друкованої плати.

Основні технічні характеристики:

• Тип виробу: Корпус для радіоелектронної апаратури з вилкою (Plug-in).

• Зовнішні габарити (Д х Ш х В): 7.5 х 4.0 х 2.8 см (75 х 40 х 28 мм).

• Мережева вилка: Інтегрована, під розетку 220В (без заземлюючого контакту).

• Матеріал корпусу: Електротехнічний пластик (зазвичай ABS або полікарбонат).

• Призначення: Захист і монтаж електронних плат, що працюють від мережі 220 Вольт.

Де найчастіше використовується:

• Складання саморобних (DIY) блоків живлення та адаптерів на 5V/9V/12V.

• Пакування драйверів для LED-стрічок та світильників малої потужності.

• Розміщення плат розумного дому (Sonoff, Tuya) для керування освітленням.

• Ремонт заводських зарядних пристроїв, чиї рідні корпуси були розбиті.

Порада від майстра: Оскільки в цьому корпусі буде знаходитись плата, підключена до мережі 220В, безпека має бути на першому місці. Найвразливіша зона — це внутрішні контакти самої вилки, до яких ви будете припаювати дроти живлення від плати. Відстань між ними невелика, тому після пайки обов’язково надіньте на ці контакти відрізки термоусадочної трубки і прогрійте їх. Це вбереже пристрій від короткого замикання, якщо всередину потрапить сміття або плата зміститься. Другий нюанс стосується тепловідводу: корпус дуже тісний (всього 2.8 см завтовшки). Переконайтеся, що гарячі елементи схеми (трансформатор, силовий транзистор) не торкаються пластикових стінок. Для максимальної надійності, після фінального тестування приладу, злегка проклейте шов між половинками корпусу дихлоретаном або суперклеєм — якщо такий блок випаде з розетки, він не повинен розкритися навпіл.
