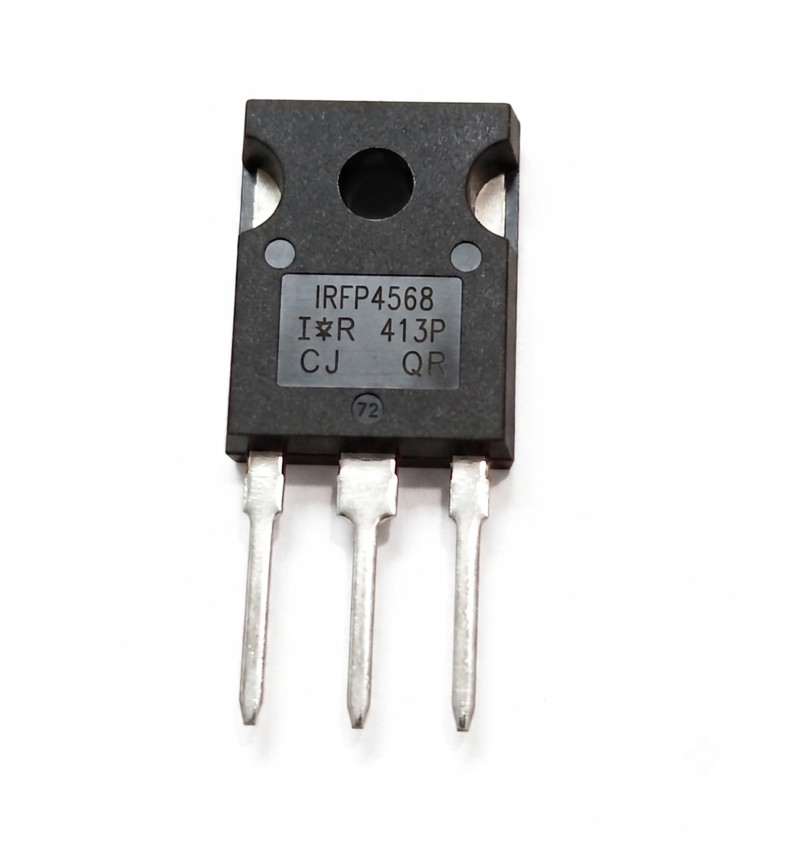

IRFP4568 171A150V транзистор MOSFET N-канал TO-247

IRFP4568 171A 150V транзистор MOSFET N-канал TO-247

IRFP4568 — это экстремально мощный N-канальный полевой транзистор (MOSFET), специально разработанный для самых тяжелых условий эксплуатации в промышленной и силовой электронике. Он способен работать с напряжением до 150 Вольт и пропускать через себя колоссальный постоянный ток до 171 Ампера. Компонент выполнен в крупном выводном корпусе TO-247, который имеет значительную площадь для контакта с радиатором и позволяет рассеивать огромную тепловую мощность (до 517 Вт в лабораторных условиях).

Главное преимущество этой модели — ультранизкое сопротивление открытого канала, что минимизирует потери энергии на нагрев даже при прохождении токов в десятки ампер. Это делает транзистор топовым выбором для высокоэффективных схем синхронного выпрямления и тяжелой автоматики.

Основные технические характеристики:

• Тип транзистора: N-канальный (MOSFET).

• Максимальное напряжение сток-исток (Vdss): 150V.

• Максимальный ток стока (Id): 171A (при 25°C).

• Сопротивление открытого канала (Rds(on)): типично 4.8 — 5.9 мОм.

• Максимальная мощность рассеивания (Pd): 517 Вт.

• Тип корпуса: TO-247 (выводной монтаж).

Где чаще всего используется:

• Контроллеры мощного электротранспорта (электровелосипеды, скутеры, гольф-кары).

• Системы управления аккумуляторными батареями (BMS) большой емкости.

• Высоковольтные инверторы напряжения и промышленные источники бесперебойного питания (ИБП / UPS).

• Синхронные выпрямители в мощных импульсных блоках питания (SMPS) и сварочных аппаратах.

Совет от мастера: Этот транзистор — настоящий «тяжеловес». Из-за огромного кристалла он имеет очень высокий заряд затвора (Total Gate Charge около 151 нКл). Чтобы быстро его открыть и закрыть (особенно на высоких частотах), слабого сигнала от микроконтроллера или обычного маломощного драйвера не хватит — транзистор «зависнет» в линейном режиме и мгновенно сгорит от перегрева. Обязательно используйте специализированные мощные драйверы затвора (например, с выходным током 2А и выше). И, конечно, не забывайте про массивный радиатор с использованием качественных диэлектрических теплопроводящих прокладок.
