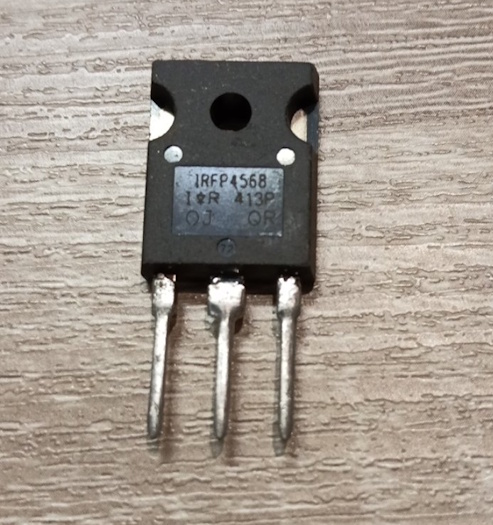

IRFP4568 171A150V транзистор MOSFET N-канал TO-247

IRFP4568 171A 150V транзистор MOSFET N-канал TO-247

IRFP4568 — це екстремально потужний N-канальний польовий транзистор (MOSFET), спеціально розроблений для найважчих умов експлуатації у промисловій та силовій електроніці. Він здатен працювати з напругою до 150 Вольт і пропускати через себе колосальний постійний струм до 171 Ампера. Компонент виконаний у великому вивідному корпусі TO-247, який має значну площу для контакту з радіатором і дозволяє розсіювати величезну теплову потужність (до 517 Вт у лабораторних умовах).

Головна перевага цієї моделі — ультранизький опір відкритого каналу, що мінімізує втрати енергії на нагрівання навіть при проходженні струмів у десятки ампер. Це робить транзистор топовим вибором для високоефективних схем синхронного випрямлення та важкої автоматики.

Основні технічні характеристики:

• Тип транзистора: N-канальний (MOSFET).

• Максимальна напруга стік-витік (Vdss): 150V.

• Максимальний струм стоку (Id): 171A (при 25°C).

• Опір відкритого каналу (Rds(on)): типово 4.8 – 5.9 мОм.

• Максимальна потужність розсіювання (Pd): 517 Вт.

• Тип корпусу: TO-247 (вивідний монтаж).

Де найчастіше використовується:

• Контролери потужного електротранспорту (електровелосипеди, скутери, гольф-кари).

• Системи управління акумуляторними батареями (BMS) великої ємності.

• Високовольтні інвертори напруги та промислові джерела безперебійного живлення (ДБЖ / UPS).

• Синхронні випрямлячі у потужних імпульсних блоках живлення (SMPS) та зварювальних апаратах.

Порада від майстра: Цей транзистор — справжній “важковаговик”. Через величезний кристал він має дуже високий заряд затвора (Total Gate Charge близько 151 нКл). Щоб швидко його відкрити та закрити (особливо на високих частотах), слабкого сигналу від мікроконтролера чи звичайного малопотужного драйвера не вистачить — транзистор “зависне” у лінійному режимі і миттєво згорить від перегріву. Обов’язково використовуйте спеціалізовані потужні драйвери затвора (наприклад, з вихідним струмом 2А і вище). І, звісно, не забувайте про масивний радіатор з використанням якісних діелектричних теплопровідних прокладок.
