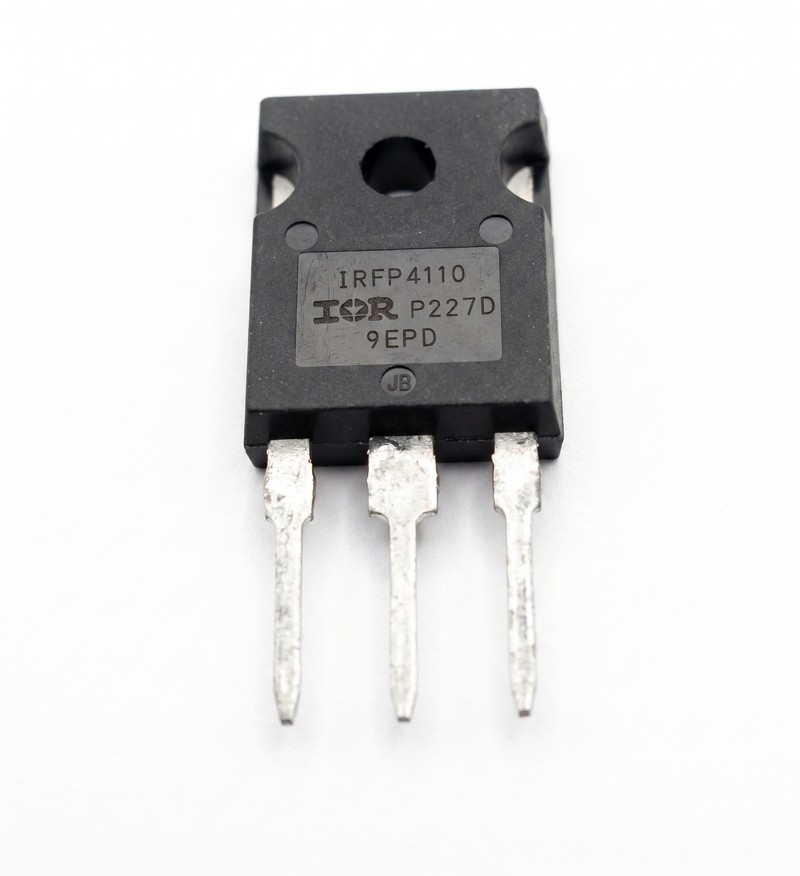

P4110 IRFP4110 полевой транзистор 100V 120A TO-247

IRFP4110 полевой транзистор 100V 120A TO-247

IRFP4110 — это чрезвычайно мощный N-канальный полевой транзистор (MOSFET), созданный для работы в тяжелых условиях силовой электроники и высоких токов. Он рассчитан на максимальное напряжение сток-исток до 100 Вольт и способен пропускать через себя колоссальный постоянный ток до 120 Ампер. Компонент выполнен в массивном выводном корпусе TO-247, который обеспечивает эффективный отвод тепла и выдерживает значительные тепловые нагрузки.

Главное преимущество транзистора — чрезвычайно низкое сопротивление открытого канала (всего около 3.7 — 4.5 мОм), что сводит к минимуму потери энергии и нагрев при работе на больших токах.

Основные технические характеристики:

• Тип транзистора: N-канальный (MOSFET).

• Максимальное напряжение сток-исток (Vdss): 100V.

• Максимальный ток стока (Id): 120A (при 25°C).

• Сопротивление открытого канала (Rds(on)): типично 3.7 мОм.

• Максимальная мощность рассеивания (Pd): 370 Вт.

• Тип корпуса: TO-247 (выводной монтаж).

Где чаще всего используется:

• Контроллеры мощного электротранспорта (электровелосипеды, самокаты, скутеры).

• Высокоэффективные импульсные преобразователи напряжения (DC-DC) и инверторы.

• Автомобильные аудиоусилители высокой мощности.

• Системы бесперебойного питания (ИБП / UPS) и зарядные станции.

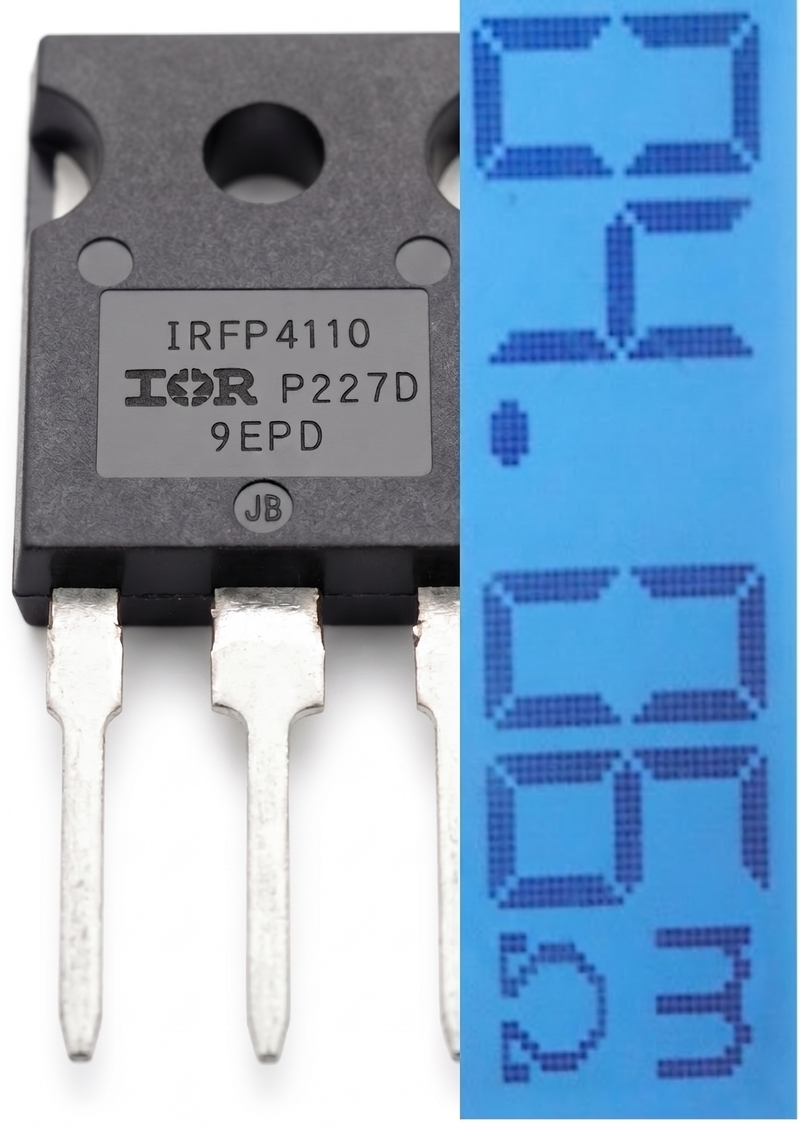

Совет от мастера: Из-за низкой стоимости оригинала IRFP4110 часто подделывают. Перед монтажом всегда проверяйте его параметры и емкость затвора. Поскольку заряд затвора здесь довольно высок, для быстрого переключения и избежания перегрева на высоких частотах обязательно используйте мощный драйвер затвора (например, с выходным током от 2 Ампер). При установке на радиатор применяйте качественную термопасту и диэлектрические прокладки, так как металлическая подложка корпуса соединена со стоком.
