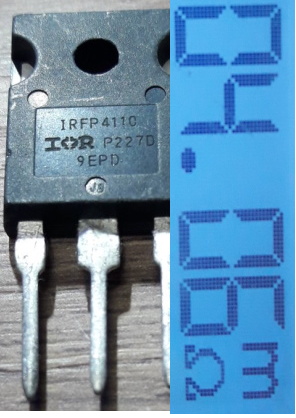

P4110 IRFP4110 польовий транзистор 100V 120A TO-247

IRFP4110 полевий транзистор 100V 120A TO-247

IRFP4110 — це надзвичайно потужний N-канальний польовий транзистор (MOSFET), створений для роботи у важких умовах силовиків та високих струмів. Він розрахований на максимальну напругу стік-витік до 100 Вольт і здатен пропускати через себе колосальний постійний струм до 120 Ампер. Компонент виконаний у масивному вивідному корпусі TO-247, який забезпечує ефективне відведення тепла та витримує великі теплові навантаження.

Головна перевага транзистора — надзвичайно низький опір відкритого каналу (всього близько 3.7 – 4.5 мОм), що зводить до мінімуму втрати енергії та нагрів під час роботи на великих струмах.

Основні технічні характеристики:

• Тип транзистора: N-канальний (MOSFET).

• Максимальна напруга стік-витік (Vdss): 100V.

• Максимальний струм стоку (Id): 120A (при 25°C).

• Опір відкритого каналу (Rds(on)): типово 3.7 мОм.

• Максимальна потужність розсіювання (Pd): 370 Вт.

• Тип корпусу: TO-247 (вивідний монтаж).

Де найчастіше використовується:

• Контролери потужного електротранспорту (електровелосипеди, самокати, скутери).

• Високоефективні імпульсні перетворювачі напруги (DC-DC) та інвертори.

• Автомобільні аудіопідсилювачі високої потужності.

• Системи безперебійного живлення (ДБЖ / UPS) та зарядні станції.

Порада від майстра: Через низький опір каналу IRFP4110 часто стає об’єктом підробок на ринку. Перед монтажем завжди перевіряйте його мультиметром та вимірюйте ємність затвора. Оскільки заряд затвора тут доволі високий, для швидкого перемикання та уникнення перегріву на високих частотах обов’язково використовуйте потужний драйвер затвора (наприклад, із вихідним струмом від 2 Ампер). Під час встановлення на радіатор застосовуйте якісну термопасту та діелектричні прокладки, оскільки металева підкладка корпусу з’єднана зі стоком.
