Б/У 50GT60 IGBT

Б/У 50GT60 IGBT транзистор (APT50GT60BRDQ2G) 600V 110A TO-247, силовой для инверторов и сварочных аппаратов

Оригинальный IGBT транзистор 50GT60 (модель APT50GT60BRDQ2G) — это сверхмощный полупроводниковый прибор нового поколения (Thunderbolt IGBT), разработанный компанией Advanced Power Technology. Обратите внимание: это Б/У деталь (оригинальный демонтаж с рабочего оборудования). В сфере ремонта силовой электроники оригинальные б/у транзисторы считаются самым надежным выбором, поскольку они гарантированно выдерживают заявленные заводские нагрузки, в отличие от дешевых «новых» аналогов сомнительного качества.

Этот транзистор создан по технологии NPT (Non-Punch Through), что обеспечивает ему феноменальную выносливость и поддержку высокочастотного переключения (до 100 кГц). Он рассчитан на максимальное напряжение 600 Вольт и способен пропускать непрерывный ток коллектора до 110 Ампер (при температуре корпуса 25°C) или 52 Ампера (при 110°C). Транзистор выполнен в массивном теплоотводящем корпусе TO-247.

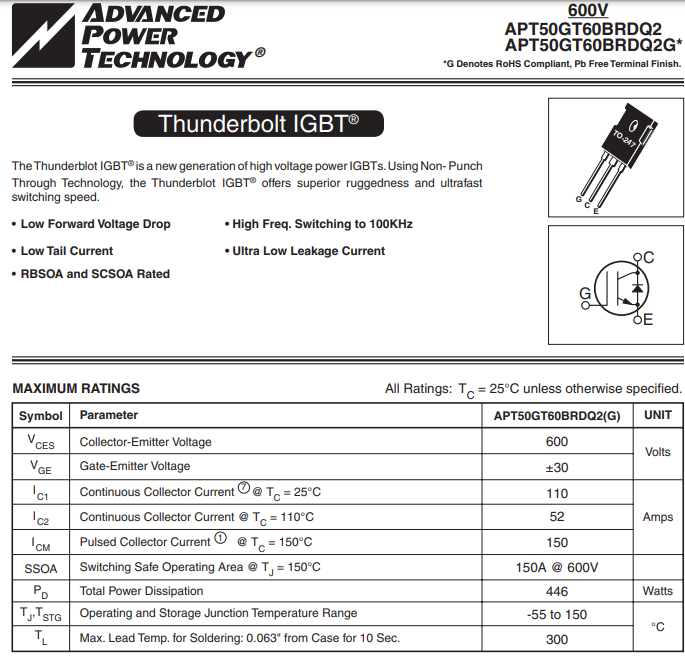

Основные технические характеристики:

• Состояние: Б/У (оригинальный демонтаж, проверен на работоспособность).

• Модель: APT50GT60BRDQ2G (маркировка 50GT60).

• Максимальное напряжение коллектор-эмиттер (Vces): 600 В.

• Непрерывный ток коллектора (Ic1 при 25°C): 110 А.

• Непрерывный ток коллектора (Ic2 при 110°C): 52 А.

• Импульсный ток (Icm): до 150 А.

• Максимальная рассеиваемая мощность (Pd): 446 Вт.

• Частота переключения: до 100 кГц.

• Тип корпуса: TO-247.

Где чаще всего используется:

• Ремонт профессиональных и бытовых сварочных инверторов (MMA, TIG, MIG).

• Силовые каскады в источниках бесперебойного питания (ИБП / UPS).

• Установки индукционного нагрева.

• Мощные преобразователи частоты для управления электродвигателями.

Совет от мастера: Поскольку это детали с разборки, на ножках транзистора будут присутствовать остатки заводского припоя, а сами выводы могут быть немного короче новых — это абсолютная норма. Перед установкой транзистора в сварочный аппарат обязательно проверьте схему управления (драйвер) на наличие пробитых стабилитронов или резисторов, иначе новый транзистор сгорит мгновенно. Также не экономьте на охлаждении: используйте качественную термопасту и при необходимости замените изолирующую прокладку (слюду или силикон) между корпусом TO-247 и радиатором.
