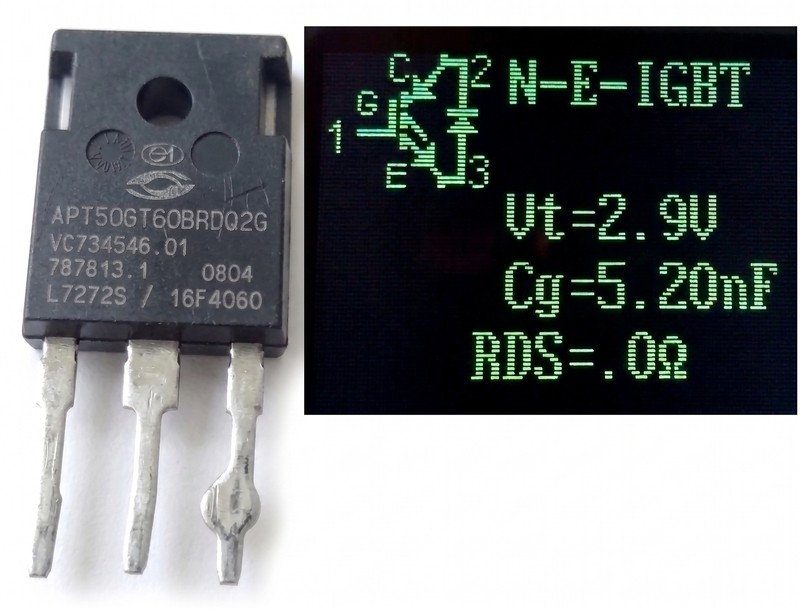

Б/В 50GT60 (APT50GT60BRDQ2G) IGBT транзистор 600V 110A TO-247, силовий для інверторів та зварювальних апаратів

Б/В 50GT60 IGBT транзистор (APT50GT60BRDQ2G) 600V 110A TO-247, силовий для інверторів та зварювальних апаратів

Оригінальний IGBT транзистор 50GT60 (модель APT50GT60BRDQ2G) — це надпотужний напівпровідниковий прилад нового покоління (Thunderbolt IGBT), розроблений компанією Advanced Power Technology. Зверніть увагу: це Б/У деталь (оригінальний демонтаж із робочого обладнання). У сфері ремонту силової електроніки оригінальні вживані транзистори вважаються найнадійнішим вибором, оскільки вони гарантовано витримують заявлені заводські навантаження, на відміну від дешевих “нових” аналогів сумнівної якості.

Цей транзистор створений за технологією NPT (Non-Punch Through), що забезпечує йому феноменальну витривалість та підтримку високочастотного перемикання (до 100 кГц). Він розрахований на максимальну напругу 600 Вольт та здатен пропускати безперервний струм колектора до 110 Ампер (при температурі корпусу 25°C) або 52 Ампера (при 110°C). Транзистор виконаний у масивному тепловідвідному корпусі TO-247.

Основні технічні характеристики:

• Стан: Б/У (оригінальний демонтаж, перевірений на працездатність).

• Модель: APT50GT60BRDQ2G (маркування 50GT60).

• Максимальна напруга колектор-емітер (Vces): 600 В.

• Безперервний струм колектора (Ic1 при 25°C): 110 А.

• Безперервний струм колектора (Ic2 при 110°C): 52 А.

• Імпульсний струм (Icm): до 150 А.

• Максимальна розсіювана потужність (Pd): 446 Вт.

• Частота перемикання: до 100 кГц.

• Тип корпусу: TO-247.

Де найчастіше використовується:

• Ремонт професійних та побутових зварювальних інверторів (MMA, TIG, MIG).

• Силові каскади в джерелах безперебійного живлення (ДБЖ / UPS).

• Установки індукційного нагріву.

• Потужні перетворювачі частоти для керування електродвигунами.

Порада від майстра: Оскільки це деталі з розборки, на ніжках транзистора будуть присутні залишки заводського припою, а самі виводи можуть бути трохи коротшими за нові — це абсолютна норма. Перед встановленням транзистора в зварювальний апарат обов’язково перевірте схему керування (драйвер) на наявність пробитих стабілітронів чи резисторів, інакше новий транзистор згорить миттєво. Також не економте на охолодженні: використовуйте якісну термопасту і за необхідності замініть ізолювальну прокладку (слюду або силікон) між корпусом TO-247 та радіатором.
