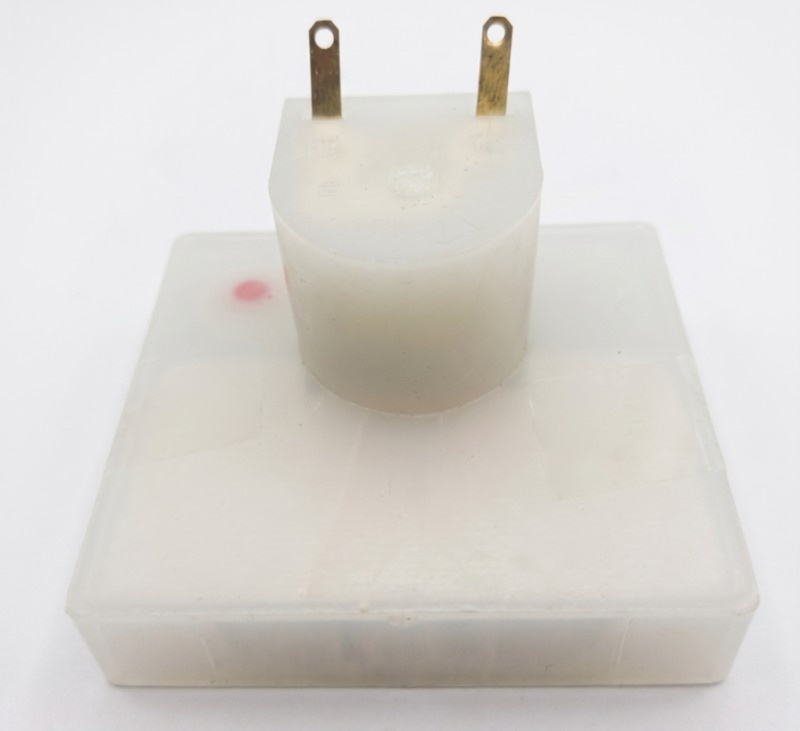

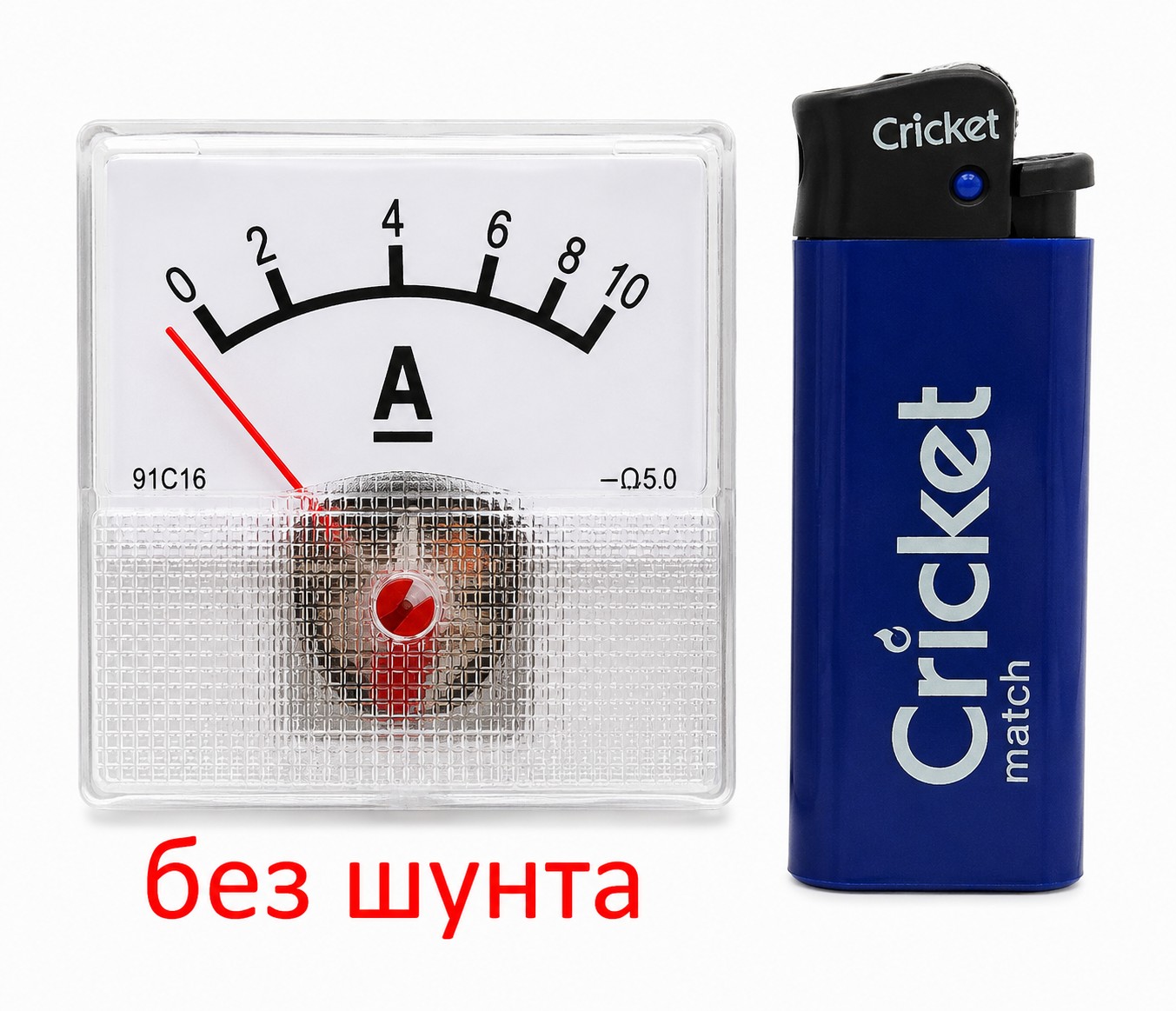

Амперметр 11А 10а аналоговый щитовой без шунта

Амперметр 11А 10а аналоговый щитовой без шунта

Стрелочный (аналоговый) щитовой амперметр — это классический и безотказный измерительный прибор, предназначенный для визуального контроля силы постоянного тока в электрических цепях с нагрузкой до 10–11 Ампер. Главное преимущество аналоговых приборов заключается в их независимости от дополнительного источника питания и способности мгновенно и наглядно отображать динамические изменения (скачки) тока, которые трудно отследить на цифровых дисплеях.

Внимание: Данная модель поставляется без встроенного или внешнего шунта. Для корректной работы и предотвращения поломки прибора, его необходимо подключать исключительно параллельно внешнему измерительному шунту. В качестве удобной и бюджетной альтернативы стандартному заводскому шунту можно использовать мощный керамический или проволочный резистор с сопротивлением 0.01 Ом и мощностью рассеивания не менее 2 Вт.

Основные технические характеристики:

• Тип прибора: Аналоговый (стрелочный), щитовой для встраивания в панель.

• Диапазон измерения: 0 – 10 А (шкала допускает измерение до 11 А).

• Наличие шунта: Нет (требует обязательного внешнего шунта).

• Рекомендуемый шунт-заменитель: Резистор 0.01 Ом, минимум 2 Вт.

• Тип тока: Постоянный ток (DC).

• Материал корпуса: Прочный пластик с прозрачным защитным окном.

Где чаще всего используется:

• Лабораторные блоки питания и самодельные зарядные устройства для автомобильных аккумуляторов.

• Щиты управления промышленной автоматикой и стенды тестирования оборудования.

• Системы альтернативной энергетики (контроль тока солнечных панелей или ветрогенераторов).

• Радиолюбительские проекты, где важен ретро-дизайн и высокая надежность.

Совет от мастера: Самая критичная ошибка при подключении такого амперметра — включить его в разрыв цепи (последовательно с нагрузкой) без шунта! Внутренняя рамка прибора рассчитана лишь на миллиамперы, поэтому при прохождении силового тока в 10А она мгновенно сгорит. Схема подключения должна быть такой: вы ставите в разрыв силового провода резистор (0.01 Ом, 2 Вт), а выводы амперметра подключаете непосредственно к ножкам этого резистора (параллельно). Почему хватит резистора на 2 Вт? По закону Джоуля-Ленца тепловая мощность рассчитывается по формуле $P = I^2 \cdot R$. При максимальном токе 10А получаем $P = 10^2 \cdot 0.01 = 1$ Вт. Таким образом, резистор на 2 Вт обеспечит двойной запас прочности и не будет перегреваться.
