Аналоговий щитовий амперметр 10А / 11А (без шунта)

Стрілочний (аналоговий) щитовий амперметр — це класичний та безвідмовний вимірювальний прилад, призначений для візуального контролю сили постійного струму в електричних ланцюгах з навантаженням до 10–11 Ампер. Головна перевага аналогових приладів полягає в їхній незалежності від додаткового джерела живлення та здатності миттєво і наочно відображати динамічні зміни (стрибки) струму, які важко відстежити на цифрових дисплеях.

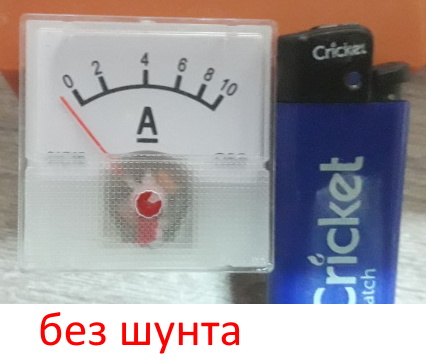

Увага: Ця модель постачається без вбудованого або зовнішнього шунта. Для коректної роботи та запобігання поломці приладу, його необхідно підключати виключно паралельно до зовнішнього вимірювального шунта. Як зручну та бюджетну альтернативу стандартному заводському шунту можна використати потужний керамічний або дротяний резистор з опором 0.01 Ом та потужністю розсіювання не менше 2 Вт.

Основні технічні характеристики:

• Тип приладу: Аналоговий (стрілочний), щитовий для вбудовування в панель.

• Діапазон вимірювання: 0 – 10 А (шкала допускає вимірювання до 11 А).

• Наявність шунта: Немає (потребує обов’язкового зовнішнього шунта).

• Рекомендований шунт-замінник: Резистор 0.01 Ом, мінімум 2 Вт.

• Тип струму: Постійний струм (DC).

• Матеріал корпусу: Міцний пластик із прозорим захисним вікном.

Де найчастіше використовується:

• Лабораторні блоки живлення та саморобні зарядні пристрої для автомобільних акумуляторів.

• Щити управління промисловою автоматикою та стенди тестування обладнання.

• Системи альтернативної енергетики (контроль струму сонячних панелей або вітрогенераторів).

• Радіоаматорські проєкти, де важливий ретро-дизайн та висока надійність.

Порада від майстра: Найкритичніша помилка під час підключення такого амперметра — ввімкнути його в розрив ланцюга (послідовно з навантаженням) без шунта! Внутрішня рамка приладу розрахована лише на міліампери, тому при проходженні силового струму в 10А вона миттєво згорить. Схема підключення має бути такою: ви ставите в розрив силового дроту резистор (0.01 Ом, 2 Вт), а виводи амперметра підключаєте безпосередньо до ніжок цього резистора (паралельно). Чому вистачить резистора на 2 Вт? За законом Джоуля-Ленца теплова потужність розраховується за формулою $P = I^2 \cdot R$. При максимальному струмі 10А маємо $P = 10^2 \cdot 0.01 = 1$ Вт. Таким чином, резистор на 2 Вт забезпечить подвійний запас міцності і не перегріватиметься.
