Плата Ne555 генератор

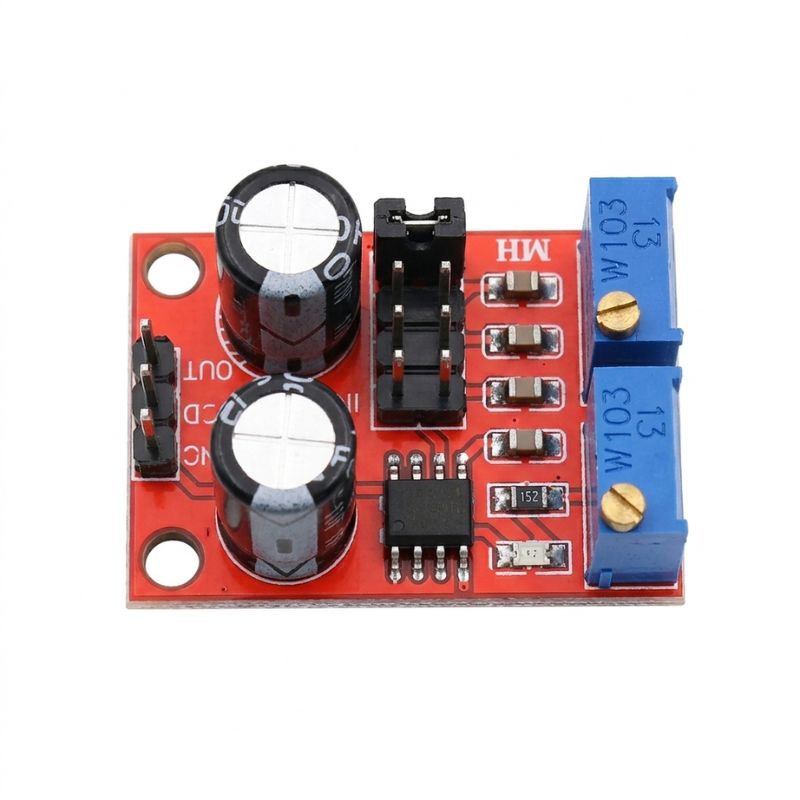

Регулируемый генератор импульсов NE555 плата генерации

Универсальный модуль генератора прямоугольных импульсов, собранный на базе популярной микросхемы таймера NE555. Этот компактный ШИМ-генератор позволяет гибко настраивать как частоту, так и длительность (скважность) выходного сигнала с помощью двух встроенных потенциометров.

Где применяется модуль:

• В качестве генератора импульсов для управления драйверами шаговых двигателей.

• Для генерации регулируемых сигналов при работе с микроконтроллерами (MCU) и Arduino.

• Как незаменимый инструмент в измерительной лаборатории радиолюбителя: для проверки и настройки схем с импульсным питанием, усилителей, радиопередатчиков.

• Для экспериментов с цифровыми устройствами и всевозможными преобразователями.

Особенности настройки:

На плате размещены два подстроечных резистора для точной калибровки сигнала:

• Потенциометр Ra: отвечает за плавную регулировку частоты выходного сигнала.

• Потенциометр Rb: регулирует длительность импульса (скважность).

Технические характеристики:
