Регульований генератор імпульсів NE555 плата генерації
26.00 грн
Немає в наявності
Опис

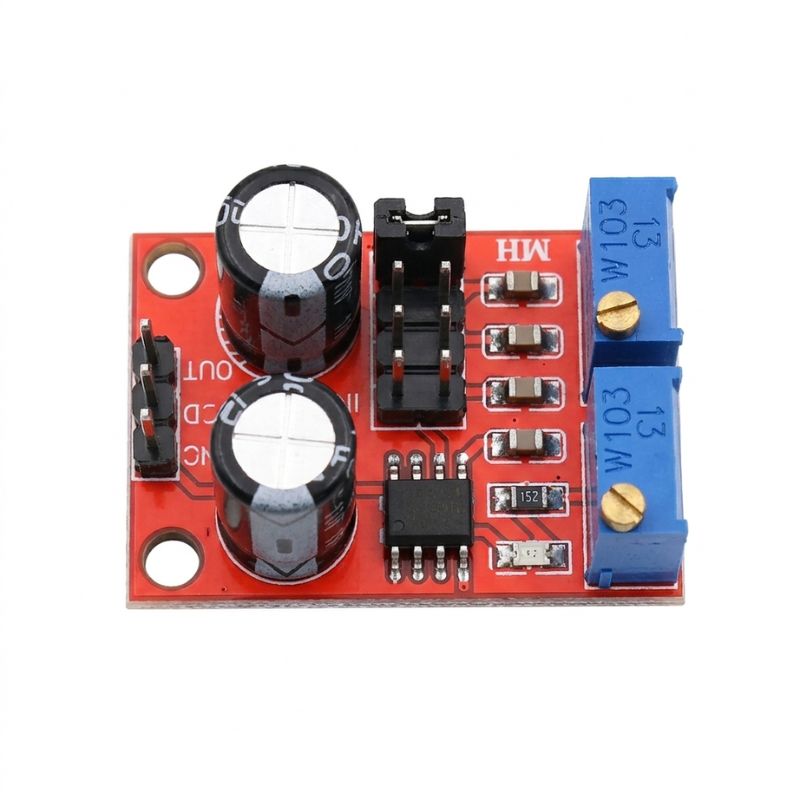

Регульований генератор імпульсів NE555 плата генерації
Універсальний модуль генератора прямокутних імпульсів, зібраний на базі популярної мікросхеми таймера NE555. Цей компактний ШІМ-генератор дозволяє гнучко налаштовувати як частоту, так і тривалість (шпаруватість) вихідного сигналу за допомогою двох вбудованих потенціометрів.
Де застосовується модуль:
-
Як генератор імпульсів для керування драйверами крокових двигунів.
-
Для генерації регульованих сигналів під час роботи з мікроконтролерами (MCU) та Arduino.
-
Як незамінний інструмент у вимірювальній лабораторії радіоаматора: для перевірки та налаштування схем з імпульсним живленням, підсилювачів, радіопередавачів.
-
Для експериментів із цифровими пристроями та різноманітними перетворювачами.
Особливості налаштування:
На платі розміщено два підстроювальні резистори для точного калібрування сигналу:
-
Потенціометр Ra: відповідає за плавне регулювання частоти вихідного сигналу.
-
Потенціометр Rb: регулює тривалість імпульсу (шпаруватість).
Технічні характеристики:
| Параметр | Значення |
| Мікросхема | NE555 |
| Діапазон частот | 1 Гц – 200 кГц |
| Вхідна напруга живлення | 5V – 15V DC |
| Струм джерела живлення | ≥ 100 мА |
| Вихідна амплітуда | від 4.2V V-PP до 11.4V V-PP (залежить від вхідної напруги) |
| Вихідний струм | ~15 мА (при живленні 5V) до 35 мА (при живленні 12V) |
| Габаритні розміри | 31 х 22 мм |
Сергей –
Я делал когдато на советской логике 561вродебы генератор импульсов, там RC цепочки задают частоту, так с изменением температуры окружаещей, чамтота прилично уходила. В этой плате как с этим?
smart-admin –
Потому и микросхема сделана шоб стабильней работало, там на електролитах генерация, поставте лучше електролит будет стабильней работать, хотя для начала просто так попробуйте.
Сергей –
Доброго времени суток! Когда можно заказать, импульсный генератор ne 555?
smart-admin –
на днях жду поступление
Иван –
Прошу добавить в ассортимент товаров XY-LPWM генератор, для более точных настроек генерации.
smart-admin –
хорошо, до 15 января будут
