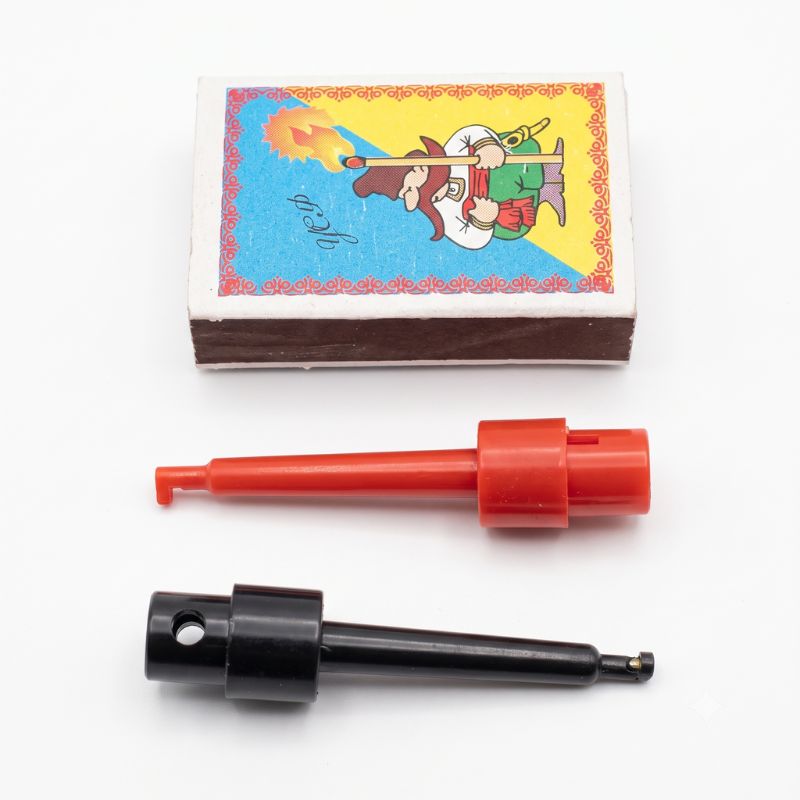

Зажим крючок пара для мультиметра, тестера, лабораторного блока питания

Зажим крючок пара для мультиметра, тестера, лабораторного блока питания

Комплект измерительных зажимов типа «крючок» (мини-грабберы) — это специализированный инструмент для деликатного и надежного подключения к электронным компонентам на плотно смонтированных печатных платах. В набор входят два зажима (красный для положительного контакта и черный для отрицательного).

В отличие от обычных щупов, которые нужно постоянно держать руками, или массивных «крокодилов», которые могут замкнуть соседние контакты, этот зажим имеет выдвижной миниатюрный металлический крючок. Благодаря пружинному механизму, крючок крепко обхватывает тонкую ножку микросхемы, резистора или тонкий проводник, обеспечивая стабильный электрический контакт. Это позволяет полностью освободить руки мастера для управления осциллографом, мультиметром или лабораторным блоком питания во время сложных измерений.

Основные технические характеристики:

• Тип изделия: Измерительный зажим-крючок (мини-граббер).

• Комплектация: 2 штуки (пара).

• Цвета: 1 красный («плюс») + 1 черный («минус»).

• Механизм: Пружинный, с выдвижным металлическим крючком-захватом.

• Материал корпуса: Ударопрочный изолирующий пластик.

• Тип подключения провода: Под пайку (внутри разборного корпуса).

Где чаще всего используется:

• Диагностика плотного SMD-монтажа и подключение к выводам микросхем (DIP, SOIC и т.д.).

• Создание удобных щупов для логических анализаторов и осциллографов.

• Работа с лабораторными блоками питания и универсальными тестерами компонентов.

• Прототипирование и отладка схем на макетных платах (Breadboard).

Совет от мастера: Этот инструмент — настоящее спасение, когда нужно сделать замеры на работающей плате и при этом не дрогнуть рукой, чтобы не устроить короткое замыкание обычным щупом. Пользоваться им очень просто: нажмите на заднюю часть корпуса (как на шариковую ручку), спереди выдвинется тонкий металлический крючок. Зацепите им нужную ножку детали и отпустите — пружина сама надежно прижмет контакт. Чтобы припаять к ним собственный провод, аккуратно снимите цветной колпачок с тыльной стороны зажима.
