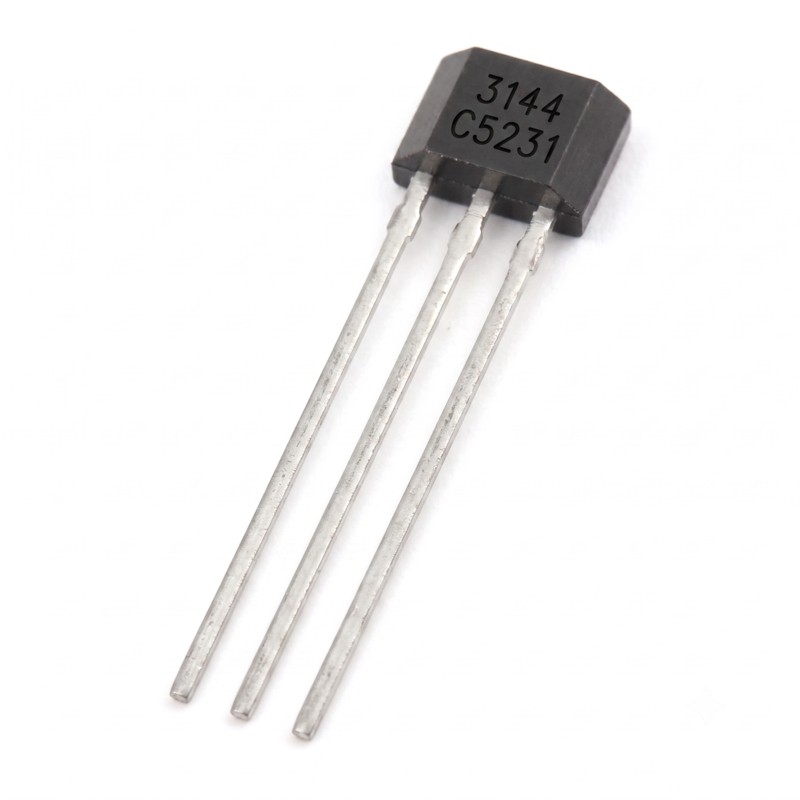

A3144 Датчик Холла (A3144E) магнитного поля, скорости, положения, для Arduino (SIP-3 / TO-92)

A3144 Датчик Холла (A3144E) магнитного поля, скорости, положения, для Arduino (SIP-3 / TO-92)

A3144 (A3144E) — это компактный и надежный униполярный цифровой датчик Холла. Его главная функция заключается в обнаружении магнитного поля. Когда к датчику приближается магнит (обычно южный полюс), он срабатывает и на его выходе появляется низкий уровень сигнала (LOW). Если магнитное поле исчезает, сигнал возвращается к высокому уровню (HIGH).

Этот компонент является базовым элементом для множества проектов на базе микроконтроллеров (Arduino, ESP8266, Raspberry Pi). Он выпускается в стандартном корпусе SIP-3 (аналог TO-92), что делает его идеальным как для впаивания в печатную плату, так и для быстрого прототипирования на беспаечной макетной плате (Breadboard).

Основные технические характеристики:

• Тип датчика: Униполярный цифровой переключатель на эффекте Холла.

• Рабочее напряжение питания (VCC): 4.5 – 24 В (DC).

• Максимальный выходной ток: 25 мА.

• Тип выхода: Открытый коллектор (требует подтягивающего резистора к плюсу питания).

• Тип корпуса: SIP-3 (TO-92).

• Рабочая температура: от -40 °C до +85 °C.

Где чаще всего используется:

• Измерение скорости вращения (RPM): Создание тахометров для двигателей, кулеров, велосипедных спидометров.

• Концевые выключатели: Бесконтактные ограничители хода для 3D-принтеров, ЧПУ-станков (CNC) и других механизмов.

• Датчики положения: Определение закрытия/открытия дверей, окон или крышек (альтернатива герконам).

• Бесколлекторные двигатели (BLDC): Контроль положения ротора.
