Вольтметр 0-100В

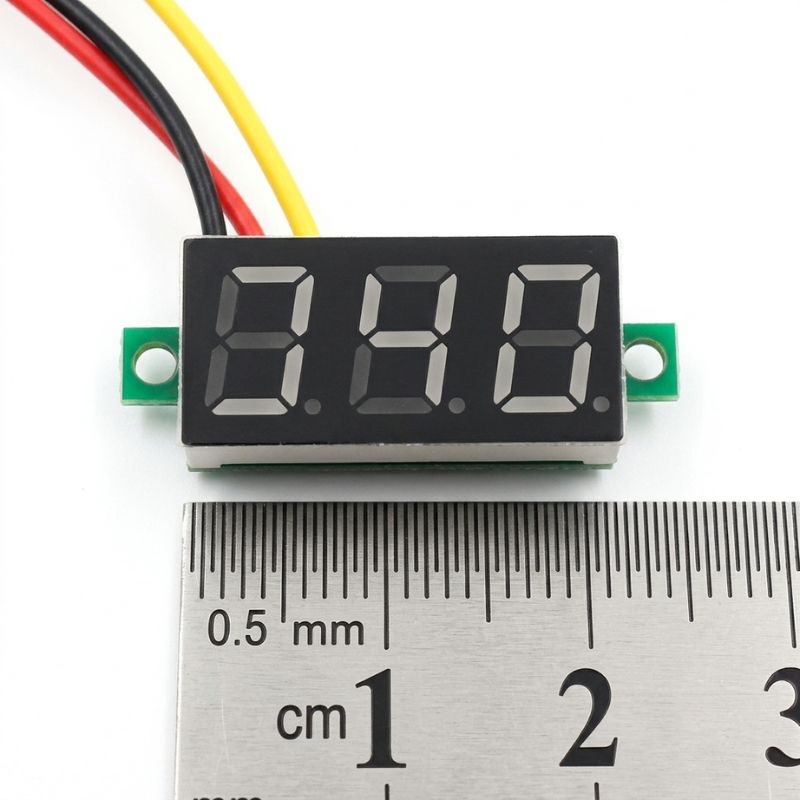

Вольтметр 0-100В встраиваемый цифровой 0.28″ LED красный DC

Компактный цифровой вольтметр постоянного тока (DC) для встраивания в панель или корпус устройства. Оснащен ярким 0.28-дюймовым LED-дисплеем красного цвета, что обеспечивает отличную видимость показаний даже при ярком освещении. Модуль идеально подходит для мониторинга напряжения в бортовой сети автомобиля, самодельных блоках питания, зарядных устройствах и аккумуляторных сборках.

Основные технические характеристики:

• Диапазон измерения напряжения: 1 – 100 В DC (постоянный ток)

• Напряжение питания модуля: 4 – 40 В DC

• Цвет дисплея: Красный (Red LED)

• Размер дисплея: 0.28″

• Скорость обновления показаний: ~200 мс (5 раз в секунду)

• Потребление тока: менее 20 мА

• Безопасность: Встроенная защита от переполюсовки (не сгорит при неправильном подключении питания)

Где чаще всего используется:

• Авто и мототехника: Контроль заряда аккумулятора (12В/24В) и работы генератора.

• Лабораторные блоки питания: В качестве основного или дополнительного индикатора напряжения в DIY-проектах.

• Альтернативная энергетика: Мониторинг напряжения на солнечных панелях и контроллерах заряда.

• Зарядные устройства: Контроль процесса зарядки аккумуляторов различных типов.

Схема подключения (3 провода): Вольтметр имеет трехконтактное подключение, где черный провод является общим минусом:

• Красный провод: Плюс (+) питания самого прибора (от 4 до 40 В).

• Желтый (или белый) провод: Плюс (+) источника, напряжение которого нужно измерить (до 100 В).

• Черный провод: Общий минус (-) для питания и измеряемой цепи.

(Примечание: Если нужно измерять напряжение в диапазоне от 4 до 40 В, красный и желтый провода можно соединить вместе и подключить к плюсу измеряемого источника, используя прибор по двухпроводной схеме).
