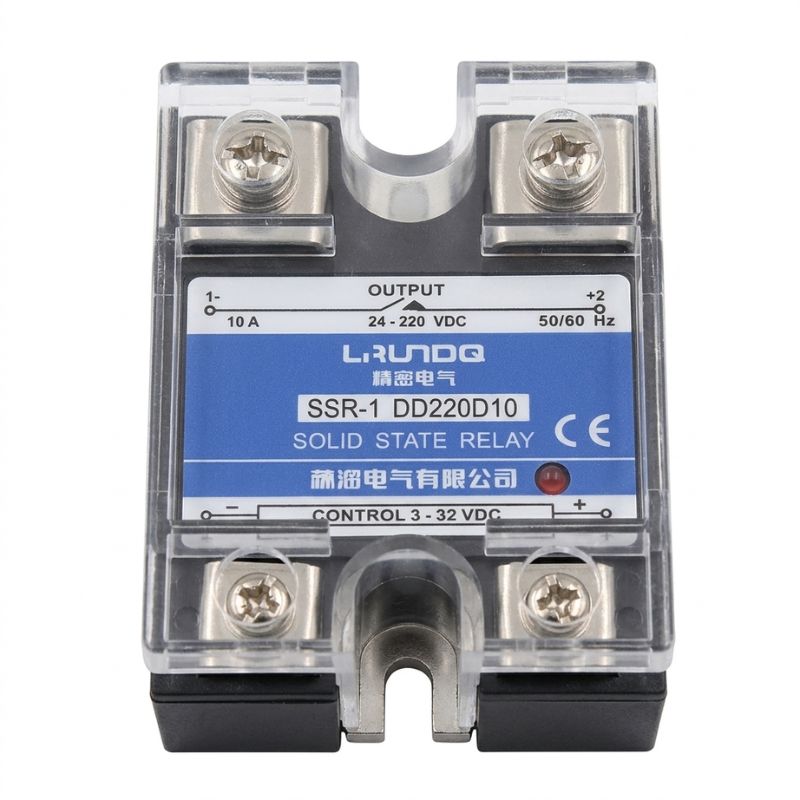

Твердотельное реле постоянного тока DC 80A SSR DD220D10

Твердотельное реле постоянного тока DC 80A SSR DD220D10

Сверхмощное твердотельное реле серии SSR (тип DC-DC, 80А) — это промышленное полупроводниковое коммутационное устройство, предназначенное для бесконтактного и высокоскоростного управления экстремально мощными нагрузками постоянного тока. Благодаря отсутствию подвижных контактов, это реле полностью устраняет проблему возникновения электрической дуги (искрения) при размыкании, что является главной проблемой классических контакторов при работе с постоянным током высокого напряжения.

Управление устройством осуществляется низковольтным сигналом в диапазоне 3–32 Вольт (DC), что делает его идеально совместимым с микроконтроллерами (Arduino, STM32), промышленными ПЛК или логическими выходами датчиков. Выходной силовой каскад, построенный на массивных транзисторных сборках, способен коммутировать напряжение от 24 до 220 Вольт постоянного тока при экстремальном номинальном токе до 80 Ампер. Для безопасности управляющей электроники в реле реализована надежная оптическая (гальваническая) развязка.

Основные технические характеристики:

• Тип коммутации: DC-DC (управление постоянным током / коммутация постоянного тока).

• Входное (управляющее) напряжение: 3 – 32 В (DC).

• Ток управления: 5 – 25 мА.

• Выходное (коммутируемое) напряжение: 24 – 220 В (DC).

• Максимальный ток нагрузки: 80 А (при условии идеального охлаждения!).

• Изоляция: Оптическая (гальваническая развязка).

• Назначение: Бесконтактная коммутация сверхмощных нагрузок постоянного тока.

Где чаще всего используется:

• Управление тяговыми электродвигателями в транспорте и складской технике.

• Коммутация мощных ТЭНов в экструдерах и промышленных печах постоянного тока.

• Системы управления зарядными станциями и крупными аккумуляторными сборками.

• Альтернативная энергетика (коммутация солнечных панелей и инверторов).

Совет от мастера: 80 Ампер — это колоссальный ток для полупроводников. Главная ошибка при работе с такими реле — игнорирование охлаждения. Даже в лучших SSR-реле падение напряжения на открытом транзисторе составляет около 1.5В. При токе 80А это означает, что реле будет выделять 120 Ватт чистого тепла! (80А * 1.5В = 120Вт). Без массивного алюминиевого радиатора и обязательного вентилятора активного охлаждения это реле расплавится изнутри за минуту. Обязательно используйте качественную термопасту. Также помните о строгой полярности выходных клемм: если перепутать плюс с минусом на нагрузке, ток пойдет через внутренний защитный диод, и нагрузку невозможно будет выключить, а реле может сгореть.
