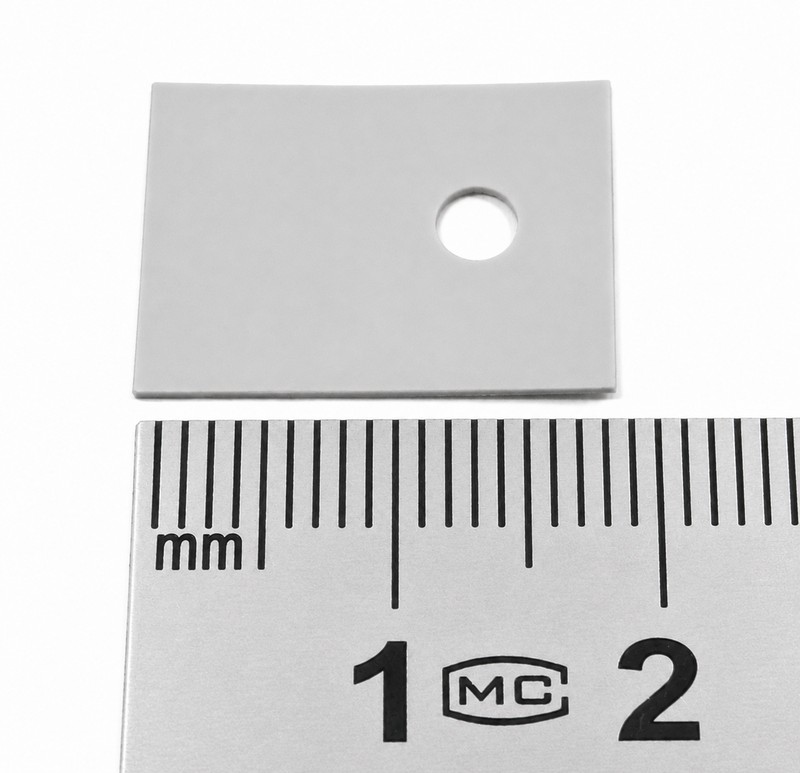

Термопрокладка TO-220 изоляционная силиконовая для транзистора

Термопрокладка TO-220 изоляционная силиконовая для транзистора

Высококачественная эластичная силиконовая термопрокладка, специально разработанная для безопасного монтажа транзисторов, симисторов, диодных сборок и микросхем на металлический радиатор. Этот компонент выполняет две противоположные, но критически важные функции: обеспечивает эффективную передачу тепла от нагревающегося компонента и одновременно создает надежную электроизоляцию металлического корпуса детали от радиатора охлаждения.

Прокладка имеет удобный прямоугольный формат с предварительно вырубленным отверстием для крепежного винта. Она идеально подходит для стандартных выводных корпусов полупроводников (например, ТО-220 или ТО-247).

Важный технический совет по монтажу:

1. Изоляция винта: Для обеспечения полной электрической безопасности одной прокладки недостаточно! Металлический крепежный винт также может замкнуть корпус транзистора на радиатор. Обязательно используйте специальную пластиковую диэлектрическую шайбу-втулку под шляпку винта.

2. Использование термопасты: Силикон обладает хорошей эластичностью и сам отлично заполняет микронеровности поверхностей. Использовать термопасту с такими прокладками не обязательно, но допускается нанесение минимального (полупрозрачного) слоя для достижения максимального эффекта теплоотвода.

Основные технические характеристики:

• Материал: Теплопроводящий силиконовый эластомер

• Основная функция: Электроизоляция корпуса детали от радиатора (защита от пробоя) + теплоотвод

• Форм-фактор: Прямоугольная с монтажным отверстием

• Совместимость: Стандартные корпусы транзисторов и микросхем (TO-220 и т.д.)

• Свойства: Гибкая, устойчива к высоким температурам и разрыву при затягивании винта.

Где чаще всего используется:

• Ремонт блоков питания: Изоляция силовых транзисторов на радиаторах компьютерных и лабораторных БП.

• Усилители звука: Монтаж микросхем усилителей (например, TDA) на общий массивный радиатор без риска замыкания.

• Создание DIY-электроники: Сборка преобразователей напряжения, инверторов, зарядных устройств и контроллеров управления двигателями.
