Термореле KSD9700 на 90°C (нормально замкнутое, NC) 250V 5A

KSD9700 на 90°C — это миниатюрное биметаллическое термореле, предназначенное для защиты силовых и электронных компонентов от критического перегрева. Модель имеет фиксированную температуру срабатывания 90 градусов Цельсия и нормально замкнутый тип контактов (NC — Normally Closed). В штатном режиме электрическая цепь остается замкнутой. Когда температура контролируемого узла достигает 90°C, биметаллическая пластина внутри корпуса изгибается и размыкает контакты, прекращая подачу питания. После остывания ниже порогового значения реле автоматически восстанавливает исходное состояние.

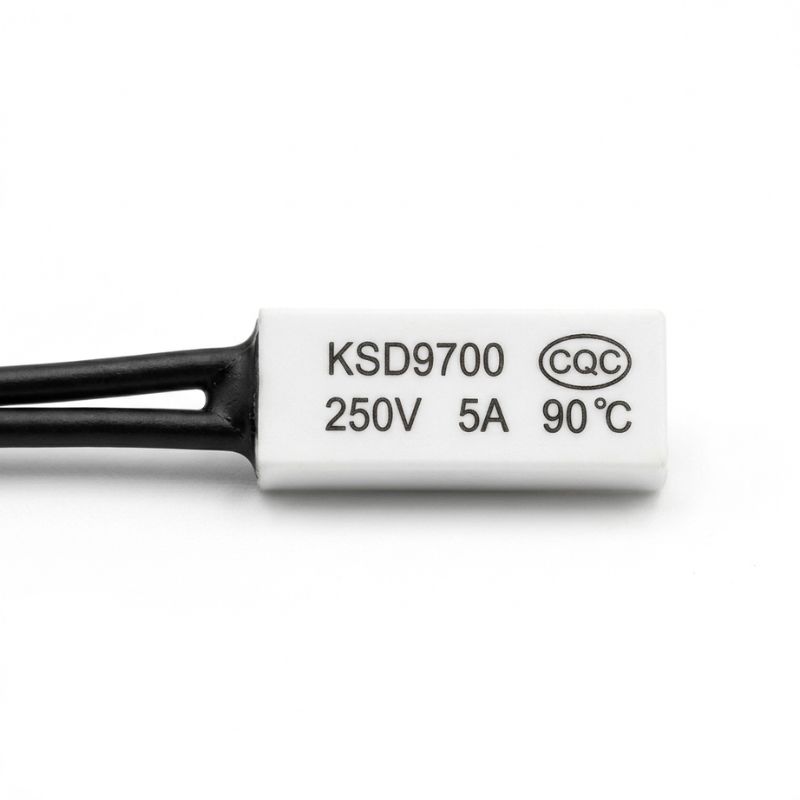

Датчик собран в плоском металлическом корпусе с гибкими выводами и защитной изоляционной трубкой, что обеспечивает безопасность при монтаже в тесных корпусах.

Основные технические характеристики:

• Температура срабатывания: 90°C (±5°C).

• Тип контакта: Нормально замкнутый (NC — размыкается при нагреве).

• Максимальное напряжение: до 250 В (переменный ток).

• Максимальный ток: до 5 А.

• Тип корпуса: Плоский металлический с термоизоляцией.

• Принцип действия: Многоразовый термостат с автовозвратом.

Где чаще всего используется:

• Термозащита обмоток силовых трансформаторов и электродвигателей.

• Защита от перегрева радиаторов мощных транзисторов, стабилизаторов и инверторов.

• Контроль нагрева в нагревательных приборах средней мощности.

• Защита литиевых аккумуляторных батарей (например, мощных сборок в корпусах).

Совет от мастера: Порог в 90°C является оптимальным для многих полупроводников и трансформаторов, когда устройство уже нуждается в защите, но еще не работает в аварийном режиме. При монтаже реле на радиатор или обмотку обязательно используйте термопасту для лучшего теплового контакта, так как запоздалая реакция на 2-3 секунды может привести к превышению небезопасной температуры внутри кристалла. Не забывайте об ограничении тока в 5 Ампер: при коммутации индуктивной нагрузки или мощных нагревателей используйте дополнительное промежуточное реле.
