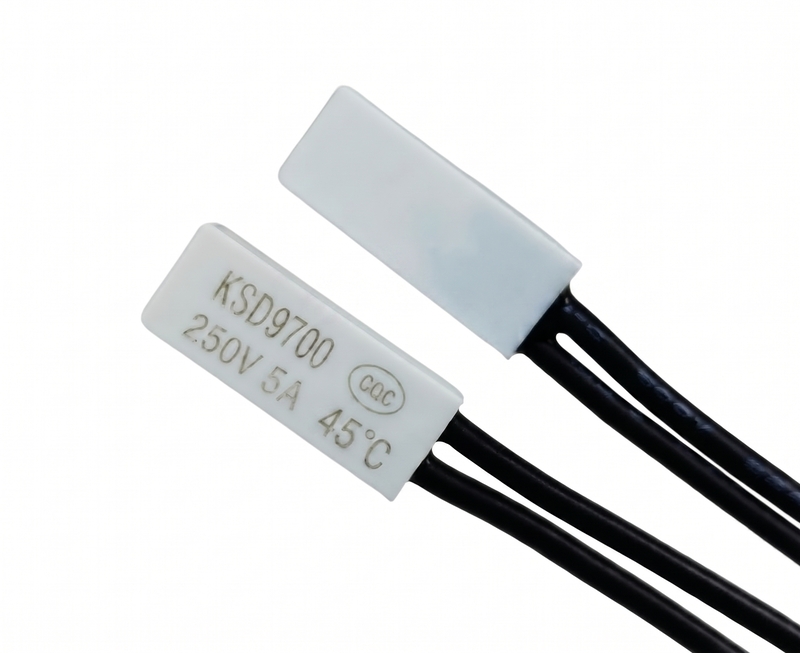

OFF 45°C KSD9700 разомкнутое, термореле на замыкание 5A/250V, пластиковый корпус

KSD9700 (OFF / NO) — это компактный и надежный биметаллический термостат (термовыключатель), предназначенный для автоматического управления электрическими цепями в зависимости от температуры. Данная модификация имеет нормально разомкнутые контакты (Normally Open). Это означает, что в состоянии покоя (при комнатной температуре) электрическая цепь разорвана. Как только температура корпуса достигает порогового значения в 45°C, внутренняя биметаллическая пластина деформируется и надежно замыкает контакты, подавая питание на подключенное устройство. Когда температура падает ниже пороговой, контакты снова размыкаются.

Компонент выполнен в изолированном пластиковом корпусе, что позволяет безопасно монтировать его на токопроводящие поверхности без риска короткого замыкания. Термореле рассчитано на коммутацию тока до 5 А при напряжении до 250 В.

Основные технические характеристики:

• Модель: KSD9700.

• Температура срабатывания: 45°C.

• Тип контактов: NO (Нормально разомкнутые / OFF / на замыкание).

• Максимальный рабочий ток: 5 А.

• Максимальное рабочее напряжение: 250 В (AC/DC).

• Материал корпуса: Пластик (полная электрическая изоляция).

• Принцип работы: При достижении 45°C — включается; при остывании — выключается.

Где чаще всего используется:

• Автоматическое включение вентиляторов (кулеров) охлаждения в усилителях звука, мощных блоках питания и LED-матрицах при их нагреве.

• Системы сигнализации о перегреве оборудования (включение зуммера или светодиода).

• Самодельные системы климат-контроля и вентиляции в инкубаторах или теплицах.

Совет от мастера: Перед монтажом всегда проверяйте тип реле мультиметром в режиме «прозвонки». Реле типа «OFF» (как это) при комнатной температуре не должно звониться. Если вы поднесете к нему жало теплого паяльника (не касаясь пластика, чтобы не расплавить), при достижении 45°C контакты замкнутся, и мультиметр подаст звуковой сигнал. Это идеальный компонент для систем активного охлаждения!
