WH148 Потенциометр стерео 10 кОм, линейный, вал 20 мм

WH148 Потенциометр стерео 10 кОм, линейный, вал 20 мм

Стерео потенциометр WH148 10 кОм (линейный, вал 20 мм)

Стереофонический сдвоенный потенциометр (переменный резистор) серии WH148 номиналом 10 кОм — это популярный электромеханический компонент для плавного регулирования напряжения или сигналов сразу в двух независимых каналах. Благодаря линейной характеристике (маркировка «B» или «B10K») сопротивление изменяется пропорционально углу поворота ручки, что делает его идеальным для точной настройки параметров в микроконтроллерных проектах или аналоговых схемах.

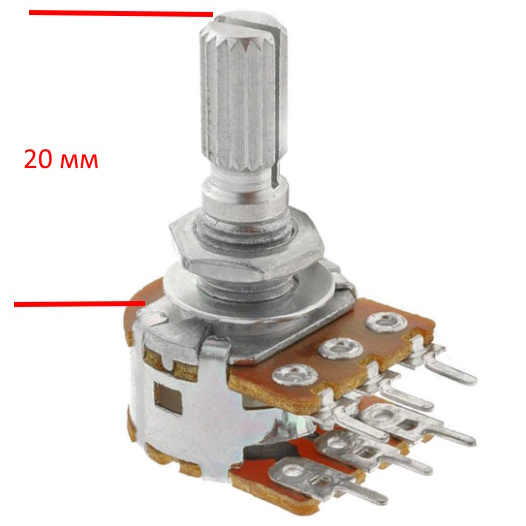

Компонент оснащен стандартным рифленым металлическим валом длиной 20 мм (включая резьбу), на который легко надеваются большинство пластиковых или алюминиевых ручек-колпачков.

Основные технические характеристики:

• Тип потенциометра: Сдвоенный (стерео), вращающийся.

• Номинальное сопротивление: 10 кОм (10K).

• Характеристика изменения сопротивления: Линейная (маркировка B).

• Длина вала: 20 мм (тип «звездочка» с прорезью).

• Количество контактов: 6 пинов (по 3 контакта на каждый из двух каналов).

• Тип монтажа: В плату (THT) или на проводах, с фиксацией гайкой на панель.

Где чаще всего используется:

• Считывание аналоговых сигналов (АЦП) в проектах на Arduino, STM32, ESP.

• Одновременное управление двумя каналами ШИМ (например, скоростью двух моторов).

• Ремонт и модернизация аудиотехники, усилителей, микшерных пультов.

• Создание самодельных лабораторных блоков питания и генераторов частот.

Совет от мастера: Поскольку этот потенциометр имеет линейную характеристику (тип B), он отлично подходит для микроконтроллеров и регулировки напряжения. Однако, если вы планируете использовать его как основной регулятор громкости звука, учтите, что человеческое ухо воспринимает громкость логарифмически. С линейным резистором звук в начале вращения будет нарастать резковато (для идеального звука обычно ищут тип A). Также помните о температурном режиме: при пайке контактов не прогревайте их дольше 2-3 секунд. Перегрев может расплавить внутренние пластиковые держатели и повредить графитовый слой, из-за чего потенциометр начнет «шуршать» при вращении.
