Стабилитрон 3.3V BZT52C3V3 SMD SOD-123 350mW

Стабилитрон 3.3V BZT52C3V3 SMD SOD-123 350mW

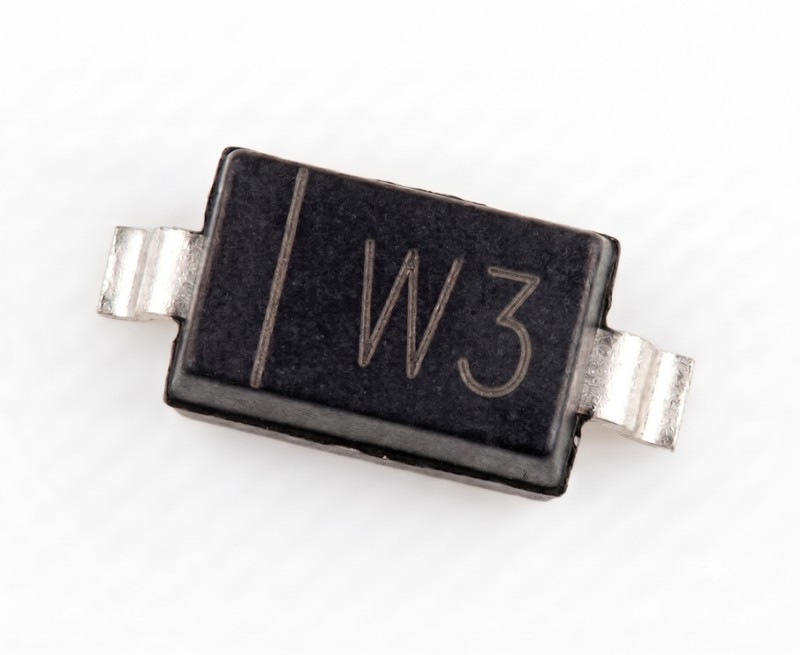

SMD стабилитрон BZT52C3V3 (напряжение 3.3В, мощность 350 мВт) — это миниатюрный полупроводниковый диод для поверхностного монтажа, разработанный для фиксации уровня напряжения и защиты чувствительных низковольтных микросхем. Компонент изготовлен в компактном стандартизированном корпусе SOD-123, который идеально подходит для автоматизированного монтажа на современных плотных печатных платах.

Эта модель обеспечивает стабильное опорное напряжение 3.3 Вольта. Данный номинал является базовым стандартом питания для подавляющего большинства современной цифровой логики (микроконтроллеры STM32, модули ESP8266/ESP32, SD-карты, различные сенсоры). Максимальная рассеиваемая мощность составляет 350 мВт, что позволяет эффективно использовать его для согласования логических уровней сигналов и ограничения микроперенапряжений на линиях связи.

Основные технические характеристики:

• Тип компонента: SMD стабилитрон (Zener diode).

• Модель / Серия: BZT52C3V3.

• Напряжение стабилизации (Vz): 3.3 В.

• Максимальная мощность (Pd): 350 мВт (0.35 Вт).

• Тип корпуса: SOD-123 (поверхностный монтаж).

• Точность напряжения стабилизации: ±5% (серия «C»).

Где чаще всего используется:

• Защита сигнальных линий (RX/TX, I2C, SPI) микроконтроллеров с питанием 3.3В от входных 5-вольтовых сигналов.

• Согласование логических уровней между 5V и 3.3V устройствами.

• Формирование опорного напряжения для маломощных датчиков.

• Ремонт материнских плат, роутеров, планшетов и модулей IoT.

Совет от мастера: Как и все стабилитроны с напряжением ниже 5 Вольт, модель на 3.3В работает по принципу туннельного (а не лавинного) пробоя. Это означает, что вольт-амперная характеристика здесь очень «мягкая». Если ток через диод будет слишком малым (например, 0.5 мА), напряжение может просесть до 2.7-2.8В. Чтобы получить свои законные 3.3В, вам нужно рассчитать токоограничивающий резистор так, чтобы через стабилитрон протекал тестовый ток около 5 мА. Однако не превышайте 15-20 мА, иначе миниатюрный корпус SOD-123 без теплоотвода быстро перегреется. Стабилитрон подключается в обратном направлении: катод (полоска на корпусе) — к плюсу, анод — к минусу.
