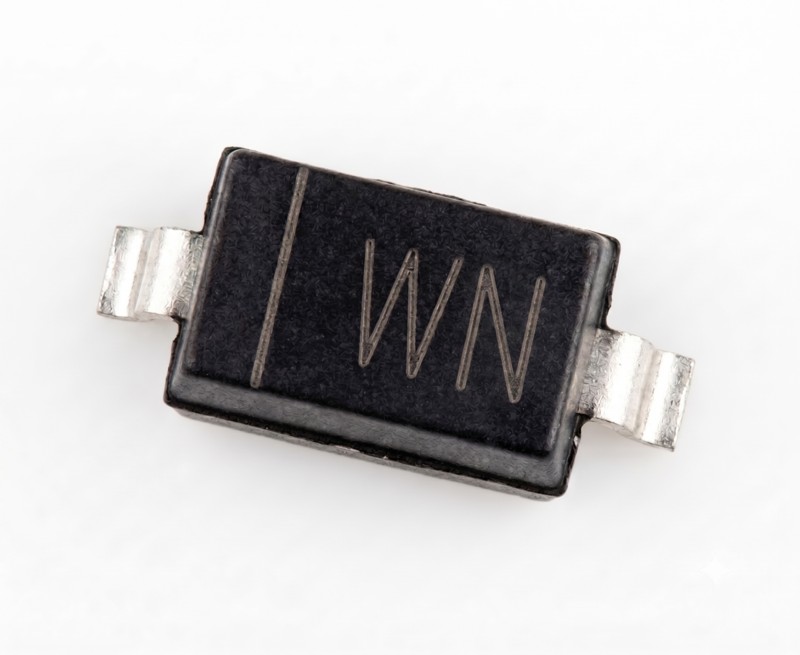

Стабилитрон 22V BZT52C22 SMD SOD-123 350mW

Стабилитрон 22V BZT52C22 SMD SOD-123 350mW

SMD стабилитрон BZT52C22 (напряжение 22В, мощность 350 мВт) — это надежный полупроводниковый диод для поверхностного монтажа, разработанный для фиксации уровня напряжения и защиты электронных схем от опасных перенапряжений. Компонент изготовлен в миниатюрном стандартизированном корпусе SOD-123, что позволяет существенно экономить место на печатной плате при проектировании и ремонте современной компактной электроники.

Эта модель обеспечивает стабильное опорное напряжение 22 Вольта. Такой номинал широко применяется в промышленной электронике и телекоммуникационном оборудовании (где базовым стандартом питания является 24В) для срезания импульсных помех. Максимальная рассеиваемая мощность составляет 350 мВт, поэтому компонент используется исключительно в маломощных сигнальных цепях или в качестве источника опорного напряжения для транзисторных каскадов.

Основные технические характеристики:

• Тип компонента: SMD стабилитрон (Zener diode).

• Модель / Серия: BZT52C22.

• Напряжение стабилизации (Vz): 22 В.

• Максимальная мощность (Pd): 350 мВт (0.35 Вт).

• Тип корпуса: SOD-123 (поверхностный монтаж).

• Точность напряжения стабилизации: ±5% (серия «C»).

Где чаще всего используется:

• Защита электронных узлов в промышленной автоматике с питанием 24В.

• Формирование опорного напряжения в специализированных блоках питания.

• Ограничение опасных скачков напряжения в телекоммуникационном оборудовании.

• Построение маломощных параметрических стабилизаторов.

Совет от мастера: Чем выше напряжение стабилитрона, тем меньший ток он может через себя пропустить без перегрева. Для модели на 22 Вольта и 350 мВт абсолютный теоретический предел составляет всего около 15.9 мА (0.35 / 22). В реальных условиях, учитывая миниатюрный корпус SOD-123 без теплоотвода, рабочий ток нужно ограничивать на уровне 2–5 мА. Тщательно рассчитывайте сопротивление балластного резистора, иначе кристалл сгорит за секунды. Помните об обратном подключении: катод (маркирован полосой) — к плюсу, анод — к минусу.
