Стабилитрон 20V BZT52C20 SMD SOD-123 350mW

Стабилитрон 20V BZT52C20 SMD SOD-123 350mW

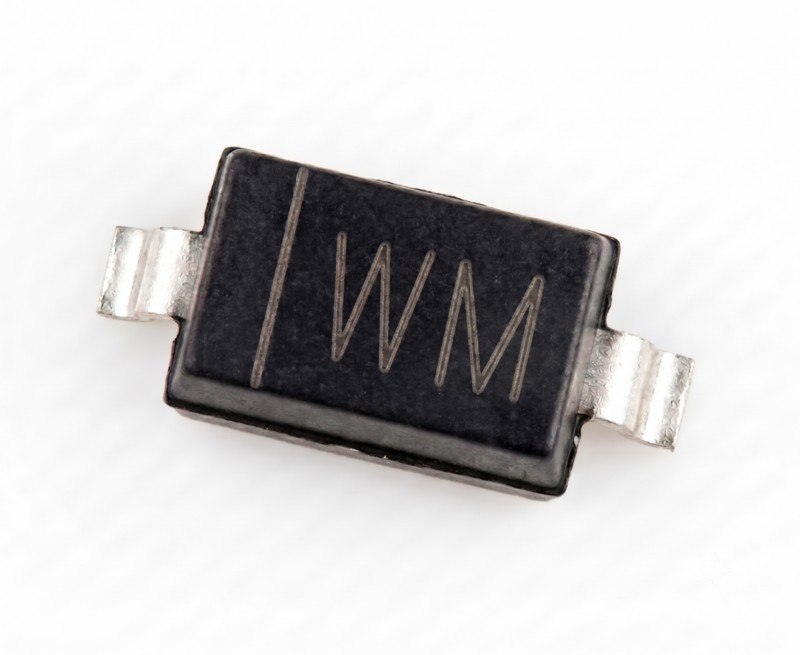

SMD стабилитрон BZT52C20 (напряжение 20В, мощность 350 мВт) — это надежный полупроводниковый диод для поверхностного монтажа, разработанный для фиксации уровня напряжения и защиты электронных схем от перенапряжения. Компонент изготовлен в миниатюрном стандартизированном корпусе SOD-123, что позволяет существенно экономить место на печатной плате при проектировании современной компактной электроники.

Эта модель обеспечивает стабильное опорное напряжение 20 Вольт. Такой номинал широко применяется в промышленной электронике, схемах управления мощными электродвигателями, аудиоусилителях и блоках питания. Максимальная рассеиваемая мощность составляет 350 мВт, поэтому компонент используется исключительно в маломощных сигнальных и управляющих цепях или совместно с усилительными транзисторами в параметрических стабилизаторах.

Основные технические характеристики:

• Тип компонента: SMD стабилитрон (Zener diode).

• Модель / Серия: BZT52C20.

• Напряжение стабилизации (Vz): 20 В.

• Максимальная мощность (Pd): 350 мВт (0.35 Вт).

• Тип корпуса: SOD-123 (поверхностный монтаж).

• Точность напряжения стабилизации: ±5% (серия «C»).

Где чаще всего используется:

• Защита затворов высоковольтных полевых транзисторов (IGBT и MOSFET) от пробоя.

• Формирование опорного напряжения 20В в блоках питания промышленной автоматики (24В).

• Построение параметрических стабилизаторов в схемах аудиоусилителей.

• Ограничение скачков напряжения в цепях управления реле.

Совет от мастера: Чем выше напряжение стабилитрона, тем меньший ток он способен выдержать при той же мощности. Для модели на 20 Вольт и 350 мВт абсолютный теоретический предел тока составляет всего 17.5 мА (0.35 / 20). Однако, если вы пропустите через корпус SOD-123 такой ток, кристалл мгновенно перегреется и выйдет из строя, так как теплоотвод у него минимален. Для стабильной и длительной работы всегда рассчитывайте балластный резистор так, чтобы рабочий ток составлял всего 2–5 мА. Как и все стабилитроны, он подключается в обратном направлении: катод (маркирован полоской на корпусе) — к плюсу, анод — к минусу.
