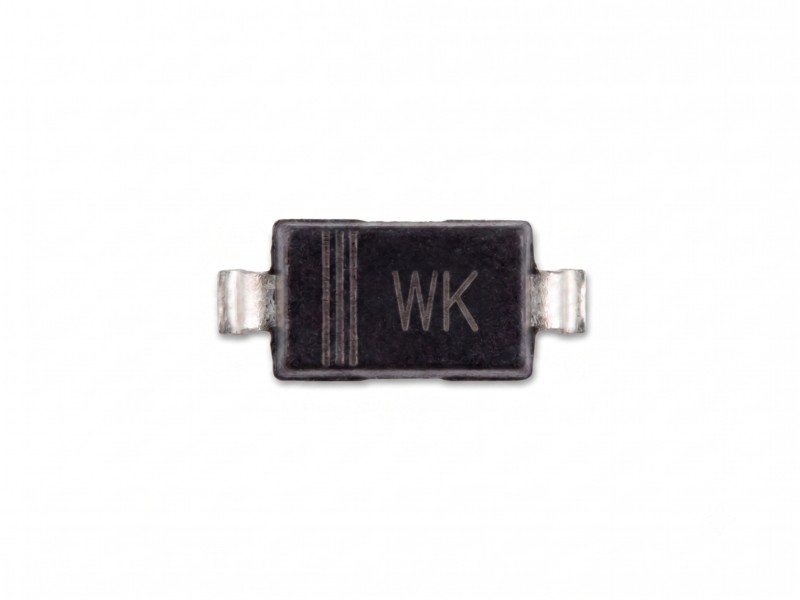

Стабилитрон 16V BZT52C16 SMD SOD-123 350mW

Стабилитрон 16V BZT52C16 SMD SOD-123 350mW

SMD стабилитрон BZT52C16 (напряжение 16В, мощность 350 мВт) — это миниатюрный полупроводниковый диод для поверхностного монтажа (SMD), предназначенный для поддержания стабильного уровня напряжения и защиты чувствительных узлов в электронных схемах. Компонент изготовлен в компактном корпусе SOD-123, что делает его идеальным выбором для плотной компоновки на современных печатных платах.

Стабилитрон обеспечивает фиксированное опорное напряжение 16 Вольт. Этот номинал особенно популярен в автомобильной электронике для «срезания» опасных скачков напряжения (которые могут превышать стандартные 14.4В) и защиты микроконтроллеров. Максимальная рассеиваемая мощность составляет 350 мВт, что позволяет использовать его в маломощных цепях питания, схемах защиты затворов транзисторов и в качестве источника опорного напряжения.

Основные технические характеристики:

• Тип компонента: SMD стабилитрон (Zener diode).

• Маркировка / Модель: BZT52C16.

• Напряжение стабилизации (Vz): 16 В.

• Максимальная мощность (Pd): 350 мВт (0.35 Вт).

• Тип корпуса: SOD-123 (поверхностный монтаж).

• Точность напряжения стабилизации: ±5% (серия «C»).

Где чаще всего используется:

• Ограничение опасных скачков напряжения в автомобильных бортовых сетях.

• Защита затворов мощных полевых транзисторов (MOSFET) от пробоя.

• Построение маломощных линейных стабилизаторов напряжения.

• Создание стабильных источников опорного напряжения в измерительных приборах.

Совет от мастера: В отличие от обычных выпрямительных диодов, стабилитрон работает на ветви обратного пробоя, поэтому включается в схему обратно: катод (полоска на корпусе SOD-123) подключается к плюсу, а анод — к минусу. Всегда помните об ограничении мощности! При напряжении 16В и максимуме 350 мВт абсолютный предел тока для этого кристалла составляет около 21 мА (0.35 / 16). Однако в крошечном корпусе без теплоотвода он начнет перегреваться значительно раньше. Всегда рассчитывайте токоограничивающий (балластный) резистор так, чтобы рабочий ток стабилитрона составлял безопасные и стабильные 5–10 мА.
