Стабилитрон 15V BZT52C15 SMD SOD-123 350mW

Стабилитрон 15V BZT52C15 SMD SOD-123 350mW

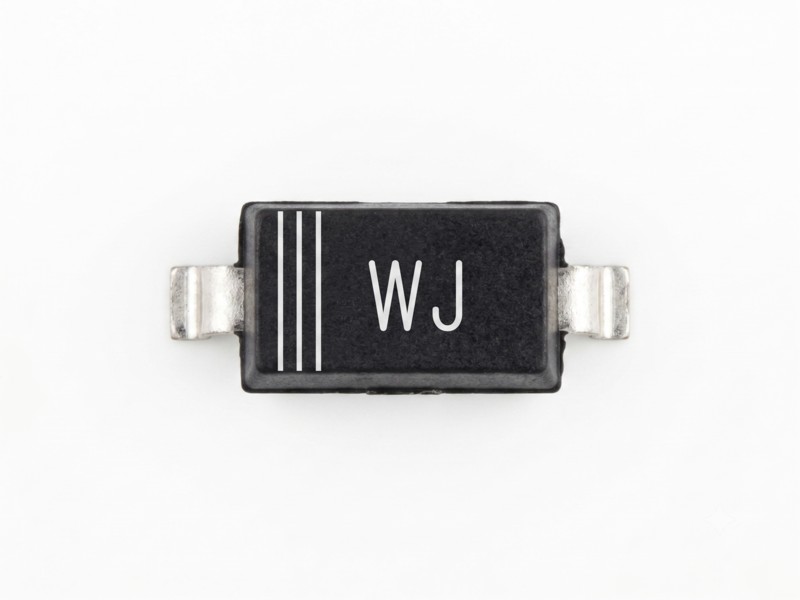

SMD стабилитрон BZT52C15 (напряжение 15В, мощность 350 мВт) — это миниатюрный полупроводниковый диод для поверхностного монтажа (SMD), предназначенный для поддержания стабильного уровня напряжения в электронных схемах. Компонент изготовлен в компактном корпусе SOD-123, что делает его идеальным выбором для плотной компоновки на современных печатных платах, где пространство является критически важным параметром.

Стабилитрон обеспечивает фиксированное опорное напряжение 15 Вольт при изменении протекающего через него тока или при колебаниях входного напряжения. Максимальная рассеиваемая мощность составляет 350 мВт, что позволяет использовать его в маломощных цепях питания, схемах защиты от перенапряжения и в качестве источника опорного напряжения для аналоговых измерительных систем.

Основные технические характеристики:

• Тип компонента: SMD стабилитрон (Zener diode).

• Маркировка / Модель: BZT52C15.

• Напряжение стабилизации (Vz): 15 В.

• Максимальная мощность (Pd): 350 мВт (0.35 Вт).

• Тип корпуса: SOD-123 (поверхностный монтаж).

• Точность напряжения стабилизации: ±5% (серия «C»).

Где чаще всего используется:

• Защита затворов полевых транзисторов (MOSFET) от пробоя высоким напряжением (ограничение до безопасных 15В).

• Построение маломощных параметрических линейных стабилизаторов напряжения.

• Защита чувствительных входных цепей микросхем и операционных усилителей.

• Создание стабильных источников опорного напряжения (Reference Voltage) в измерительных приборах.

Совет от мастера: Частая ошибка при работе со стабилитронами — забыть закон Ома. В отличие от обычных диодов, стабилитрон включается в обратном направлении (катод к плюсу, анод к минусу). Катод на корпусе SOD-123 обозначен полоской. Второй важный момент: мощность 350 мВт при 15 Вольтах означает, что абсолютный максимальный ток, который может выдержать этот компонент, составляет около 23 мА (0.35 / 15). Но в крошечном корпусе SOD-123 он начнет перегреваться уже при 15 мА. Всегда рассчитывайте токоограничивающий (балластный) резистор так, чтобы рабочий ток стабилитрона составлял комфортные и безопасные 5–10 мА.
