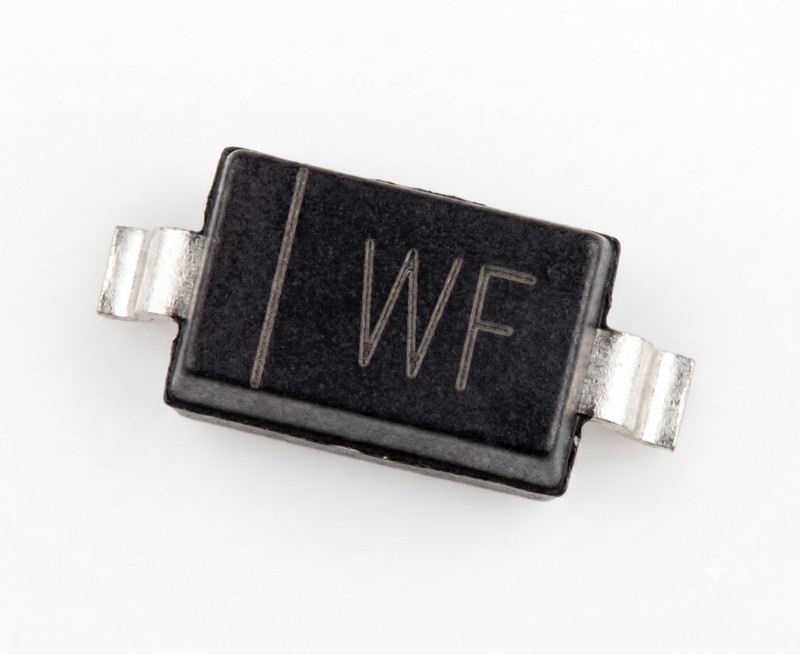

Стабилитрон 10V BZT52C10 SMD (350mW) диод Зенера, корпус SOD-123

Стабилитрон 10V BZT52C10 SMD (350mW) диод Зенера, корпус SOD-123

BZT52C10 — это надежный и популярный SMD-стабилитрон (диод Зенера), предназначенный для поверхностного монтажа. Он выполнен в миниатюрном корпусе SOD-123, что позволяет существенно экономить место на печатной плате. Главная задача этого компонента — поддерживать стабильное (опорное) напряжение на уровне 10 В в электрической цепи, а также защищать чувствительные электронные компоненты от внезапных скачков напряжения.

Благодаря мощности рассеивания 350 мВт, этот стабилитрон отлично подходит для большинства слаботочных цифровых и аналоговых схем, где требуется компактность и высокая точность стабилизации.

Основные технические характеристики:

• Номинальное напряжение стабилизации ($V_Z$): 10 В.

• Максимальная мощность рассеивания ($P_{tot}$): 350 мВт (0.35 Вт).

• Маркировка: BZT52C10.

• Тип корпуса: SOD-123.

• Тип монтажа: SMD (для поверхностного монтажа).

Где чаще всего используется:

• Создание маломощных источников опорного напряжения.

• Защита входов микроконтроллеров и операционных усилителей от перенапряжения.

• Защита затворов полевых (MOSFET) транзисторов от пробоя.

• Построение параметрических стабилизаторов напряжения в блоках питания.

Совет от мастера: Помните два главных правила работы со стабилитронами. Во-первых, для стабилизации напряжения они подключаются в обратном направлении: катод (обозначенный полоской на корпусе) подключается к «плюсу», а анод — к «минусу». Во-вторых, стабилитрон категорически запрещено подключать к источнику напряжения без токоограничивающего (балластного) резистора, подключенного последовательно! Без резистора диод пропустит через себя весь ток источника и мгновенно сгорит из-за превышения лимита в 350 мВт.
