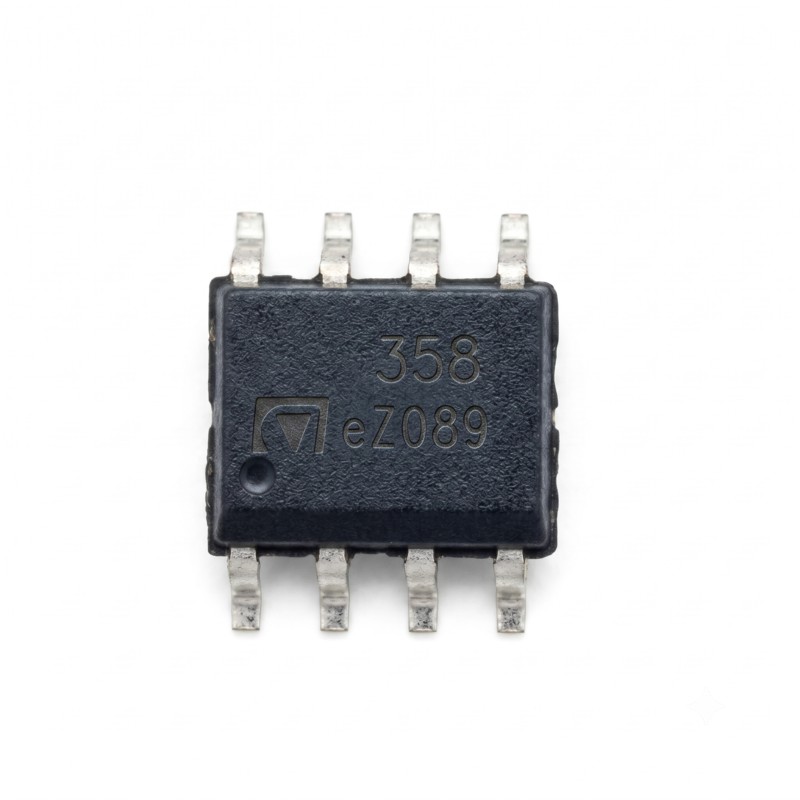

LM358 SMD микросхема, операционный усилитель двухканальный, корпус SOP-8 (SOIC-8)
LM358 — это легендарная и чрезвычайно популярная микросхема, содержащая в себе два независимых высокопроизводительных операционных усилителя. Данная версия выполнена в компактном корпусе для поверхностного монтажа SOP-8 (SOIC-8), что позволяет существенно экономить место на печатной плате при проектировании современных миниатюрных устройств.
Главное преимущество LM358 заключается в ее способности работать как от двуполярного (от ±1.5 В до ±16 В), так и от однополярного источника питания (от 3 В до 32 В). Это делает ее идеальным и универсальным выбором для микроконтроллерных систем (Arduino, ESP, STM32), где обычно используется только однополярное питание 3.3 В или 5 В. Микросхема отличается низким энергопотреблением и стабильной работой.
Основные технические характеристики:
-
Количество усилителей (каналов): 2 независимых.
-
Полоса пропускания (широкополосность): 1 МГц.
-
Скорость нарастания выходного напряжения: 0.4 В/мкс.
-
Напряжение питания (однополярное): 3 В – 32 В.
-
Напряжение питания (двуполярное): от ±1.5 В до ±16 В.
-
Диапазон рабочих температур: от 0°C до +70°C.
-
Тип корпуса: SOP-8 / SOIC-8 (SMD, для поверхностного монтажа).
Где чаще всего используется:
-
Аналоговые датчики (света, температуры, звука, движения) для усиления слабого сигнала перед подачей на АЦП микроконтроллера.
-
Построение схем компараторов (сравнение напряжений).
-
Активные фильтры низких и высоких частот.
-
Предварительные усилители аудиосигналов в портативной технике.
-
Блоки питания и зарядные устройства (в цепях обратной связи по току/напряжению).
Совет от инженера: Проектируя схему на базе LM358, учитывайте, что она не является Rail-to-Rail усилителем. Это означает, что максимальное напряжение на выходе микросхемы (Vout) всегда будет примерно на 1.5 В ниже напряжения питания (Vcc). Например, если вы питаете чип от 5 В, максимальный сигнал на выходе составит около 3.5 В. Если вам нужен полный размах напряжения, обратите внимание на Rail-to-Rail аналоги.
