SOP MC34063 (MC34063A) SMD микросхема ШИМ-контроллер DC-DC преобразователь напряжения, корпус SOIC-8

SOP MC34063 (MC34063A) SMD микросхема ШИМ-контроллер DC-DC преобразователь напряжения, корпус SOIC-8

MC34063A — это легендарная, надежная и невероятно универсальная микросхема ШИМ-контроллера для построения импульсных DC-DC преобразователей. Ее главная особенность заключается в том, что на базе всего одного этого чипа и нескольких внешних компонентов можно собрать преобразователь трех различных типов: понижающий (Step-Down), повышающий (Step-Up) или инвертирующий (Inverting).

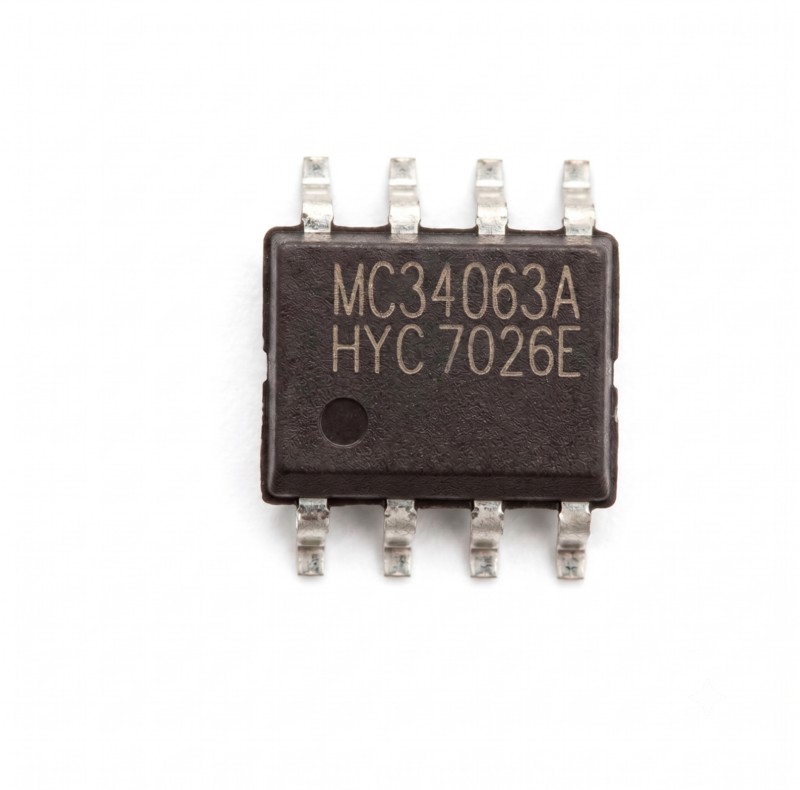

Микросхема выполнена в компактном SMD-корпусе SOIC-8 (SOP-8) для поверхностного монтажа. Она содержит источник опорного напряжения с температурной компенсацией, компаратор, генератор рабочей частоты и сильноточный выходной ключ, что позволяет ей работать с нагрузкой до 0.8 А без использования внешних транзисторов.

Основные технические характеристики:

• Тип микросхемы: Универсальный DC-DC ШИМ-контроллер.

• Входное напряжение: от 3 В до 40 В (рекомендуемое рабочее до 26 В, абсолютный максимум 50 В).

• Выходное напряжение: от 1.25 В до 40 В (регулируется внешними резисторами).

• Номинальный выходной ток: до 0.8 А (пиковый ток встроенного ключа 1.5 А).

• Рабочая частота: до 100 кГц.

• Тип корпуса: SOIC-8 / SOP-8 (SMD).

Где чаще всего используется:

• Ремонт автомобильных зарядных устройств, адаптеров питания и роутеров.

• Создание простых повышающих или понижающих модулей питания для Arduino-проектов.

• Драйверы для питания светодиодов.

• Инвертирование напряжения (например, получение отрицательного напряжения для питания операционных усилителей).

Совет от мастера: Учитывайте, что MC34063 — это контроллер старого поколения. Встроенный силовой транзистор выполнен по схеме Дарлингтона, поэтому на нем падает около 1–1.2 В. Из-за этого при токах более 0.5 А микросхема может ощутимо нагреваться. Если вам нужно получить выходной ток свыше 0.8 А, обязательно используйте микросхему в паре со внешним мощным биполярным или MOSFET транзистором. Также из-за относительно низкой частоты (100 кГц) для стабильной работы понадобятся дроссели с большей индуктивностью и конденсаторы большей емкости, чем для современных аналогов.
