Sm2 разъем с проводом пара

Sm2 20см JST разъем с проводом шаг 2.54 пара папа-мама

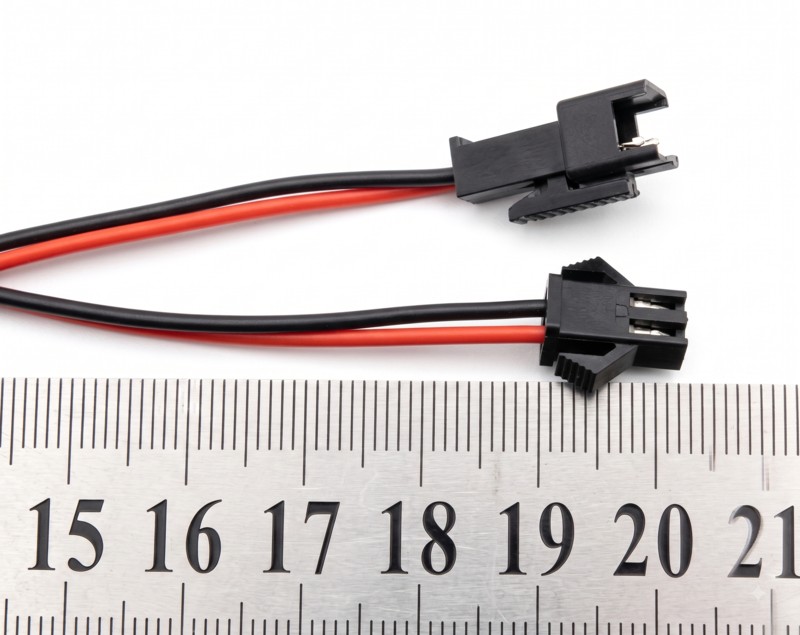

JST SM 2-pin (20 см) — это удлиненная версия популярного соединительного коннектора, предназначенная для удобного монтажа слаботочной электроники без необходимости дополнительного наращивания кабеля. Комплект состоит из штекера («папа») и гнезда («мама»), каждая из которых имеет уже обжатые и надежно зафиксированные провода длиной 19–20 см. При соединении обеих частей вы получаете готовую кабельную линию общей длиной почти 40 сантиметров.

Как и вся серия SM, этот разъем оснащен надежной пластиковой защелкой-фиксатором. Она крепко удерживает контакты вместе, предотвращая случайное разъединение от вибраций, тряски или натяжения. Шаг между контактами составляет стандартные 2.54 мм, что делает этот коннектор универсальным решением для большинства любительских и полупрофессиональных задач.

Основные технические характеристики:

• Тип разъема: JST SM (с фиксатором-защелкой).

• Количество контактов: 2 pin (2p).

• Шаг контактов: 2.54 мм.

• Комплектация: Пара (Plug / штекер / «папа» + Receptacle / гнездо / «мама»).

• Длина проводов: 19–20 см на каждой половине (общая длина соединенной пары ~40 см).

• Цвет проводов: Красный (VCC / плюс) и черный (GND / минус).

Где чаще всего используется:

• Подключение и удлинение линий питания для LED-лент и светодиодных модулей.

• Монтаж аккумуляторных батарей в более крупных радиоуправляемых моделях (RC), где нужен длинный кабель.

• Вынос датчиков, вентиляторов или дисплеев на панель корпуса в проектах Arduino.

• Организация разъемных соединений в компьютерном моддинге и автомобильной проводке.

Совет от мастера: Удлиненные провода (суммарно 40 см) — это очень удобно, но помните про закон Ома. Провода в таких коннекторах обычно имеют небольшое сечение (AWG22 или AWG24). Если вы подключаете мощную нагрузку (например, длинную яркую LED-ленту с током более 2-3 Ампер), на этих 40 сантиметрах тонкого провода может возникнуть заметное падение напряжения, и провода начнут греться. Используйте эти разъемы для токов до 2А. И традиционное напоминание: никогда не доверяйте цветам проводов вслепую. Перед подключением питания всегда прозванивайте полярность мультиметром, так как на заводе красный и черный провода могли вставить в пластиковую колодку зеркально.
