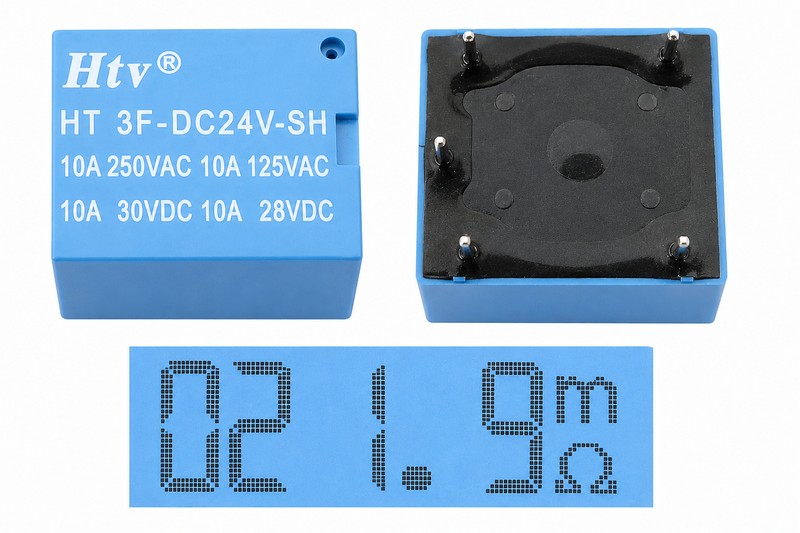

Электромагнитное реле HT3F-DC24V-SH — это надежный коммутационный компонент, предназначенный для гальванической развязки и управления мощными силовыми нагрузками с помощью слаботочного управляющего сигнала 24 Вольта постоянного тока (DC). Компонент выполнен в полностью закрытом (герметичном) пластиковом корпусе, что защищает внутренние механические контакты от пыли, влаги и попадания флюса во время пайки платы.

Реле имеет 5-пиновую конфигурацию типа SPDT (один перекидной контакт). Два вывода предназначены для питания электромагнитной катушки, а три остальных — это группа контактов: общий (COM), нормально открытый (NO) и нормально закрытый (NC). Такая архитектура позволяет использовать реле как для замыкания цепи при подаче сигнала, так и для ее размыкания. Силовые контакты рассчитаны на коммутацию тока до 10 Ампер при напряжении 250В переменного тока.

Основные технические характеристики:

• Модель: HT3F-DC24V-SH.

• Напряжение управления (катушка): 24V DC.

• Максимальный ток коммутации: 10A (при 250V AC или 30V DC).

• Конфигурация контактов: SPDT (1 Form C) — перекидной контакт.

• Количество выводов (пинов): 5 шт.

• Тип корпуса: Защищенный (SH — герметичный).

• Назначение: Управление силовыми цепями в электронике.

Где чаще всего используется:

• Платы управления промышленной автоматикой и станками (где стандартом является питание 24В).

• Автомобильная электроника грузовиков и автобусов (бортовая сеть 24В).

• Ремонт модулей управления бытовой техникой (котлы, стиральные машины).

• Создание самодельных систем «Умный дом» и релейных модулей.

Совет от мастера: Электромагнитная катушка этого реле обладает сильной индуктивностью. Когда вы снимаете напряжение 24В с управляющего пина, магнитное поле катушки резко исчезает, генерируя обратный импульс напряжения (ЭДС самоиндукции), который может достигать десятков и даже сотен вольт. Этот импульс мгновенно «пробьет» и сожжет транзистор или микроконтроллер, управляющий реле. Чтобы этого избежать, обязательно припаивайте параллельно выводам катушки защитный диод (например, 1N4148 или 1N4007) в обратном направлении (катодом к плюсу). Также, если вы планируете пропускать через контакты реле ток близкий к максимальным 10А, обязательно усильте (залудите толстым слоем припоя) силовые дорожки на вашей печатной плате.
