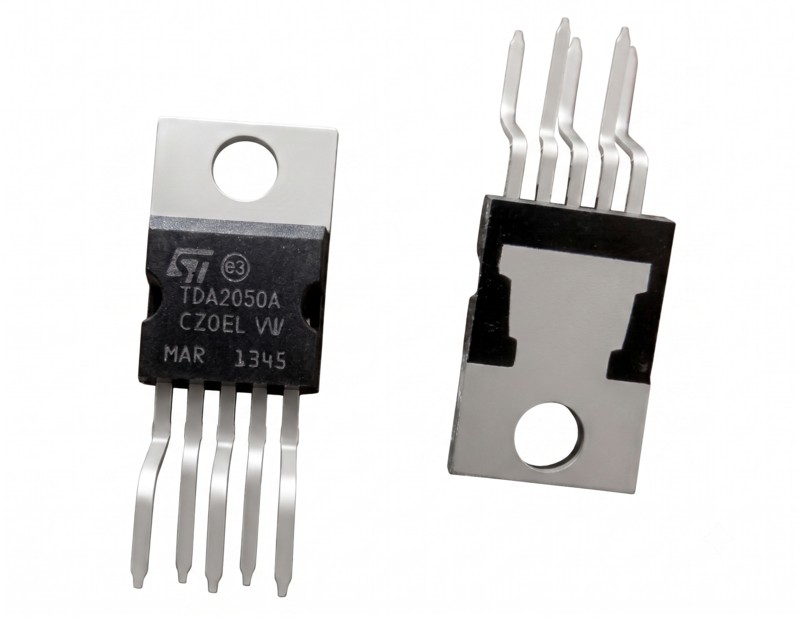

Микросхема TDA2050, усилитель низкой частоты 35 Вт, Pentawatt-5

Микросхема TDA2050, усилитель низкой частоты 35 Вт, Pentawatt-5

Микросхема TDA2050 — это мощный и высоконадежный интегральный усилитель низкой частоты (УНЧ) класса AB, разработанный для применения в высококачественной бытовой аудиоаппаратуре (Hi-Fi). Она является логичным продолжением и «старшим братом» популярной микросхемы TDA2030, предлагая значительно большую выходную мощность, расширенный динамический диапазон и существенно более низкий уровень нелинейных искажений на высокой громкости.

Чип способен выдавать чистую музыкальную мощность до 35 Вт на один канал, что позволяет уверенно «раскачивать» не только мелкие колонки, но и мощные напольные акустические системы или сабвуферы с сопротивлением 4 или 8 Ом. Микросхема поддерживает диапазон напряжения питания от 12 до 44 Вольт (отлично работает от двуполярного источника питания ±18…±22В). Деталь выполнена в стандартном корпусе Pentawatt-5 и оснащена встроенными системами защиты от короткого замыкания и теплового пробоя.

Основные технические характеристики:

• Тип микросхемы: Усилитель низкой частоты (УНЧ).

• Класс усилителя: AB (Hi-Fi качество, минимальные искажения).

• Количество каналов: 1 (моно).

• Максимальная выходная мощность: до 35 Вт.

• Сопротивление нагрузки (динамика): 4 Ом или 8 Ом.

• Напряжение питания: 12 В – 44 В (или двуполярное от ±4.5 В до ±22 В).

• Тип корпуса: Pentawatt-5 (5 выводов, под пайку).

Где чаще всего используется:

• Модернизация (апгрейд) заводской компьютерной акустики и сабвуферов 2.1.

• Сборка самодельных Hi-Fi стереоусилителей для дома.

• Ремонт качественных музыкальных центров и активных студийных мониторов.

• Проектирование портативных комбоусилителей для гитар.

Совет от мастера: TDA2050 — это любимый чип среди энтузиастов! У него абсолютно идентичная распиновка (расположение ножек) с более слабыми TDA2030. Это значит, что вы можете просто выпаять старую TDA2030 из ваших колонок Microlab или Sven, впаять на ее место TDA2050 и получить значительно более глубокий бас и чистый звук. Но будьте осторожны: большая мощность требует лучшего теплоотвода. Заводского радиатора может не хватить, поэтому желательно его увеличить. И помните про изоляционную прокладку под металлический фланец микросхемы — на нем «сидит» минус питания, поэтому прямой контакт с общим заземленным радиатором приведет к короткому замыканию!
