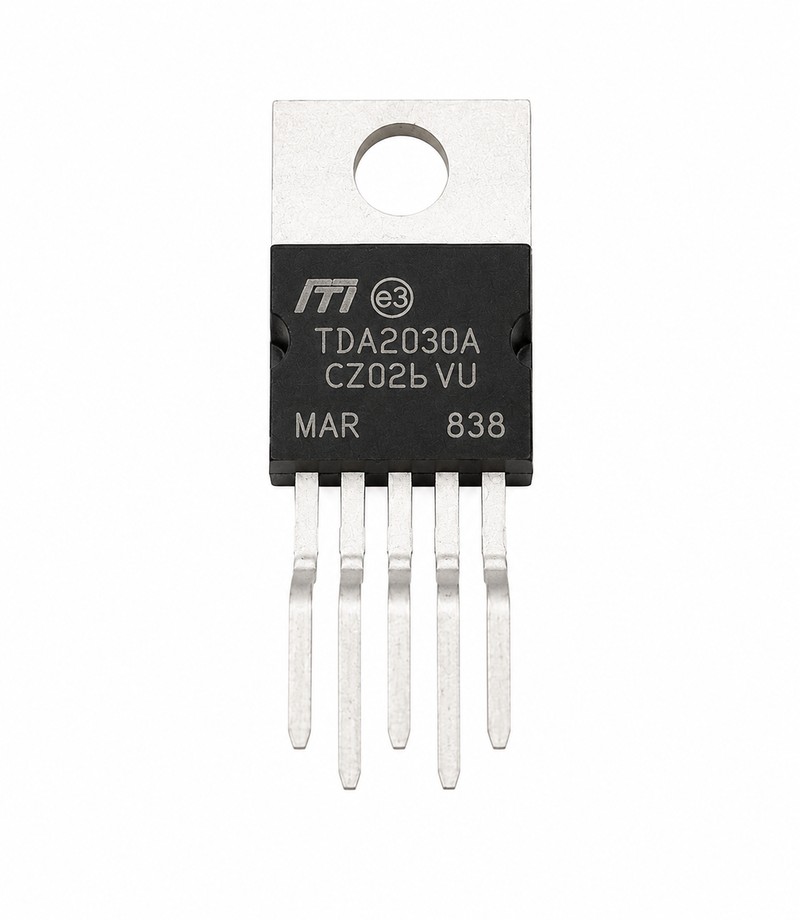

Микросхема TDA2030, усилитель низкой частоты 18 Вт, Pentawatt-5

Мікросхема TDA2030, підсилювач низької частоти 18 Вт, Pentawatt-5

Мікросхема TDA2030 — це справжня класика в світі аудіотехніки. Вона являє собою монофонічний підсилювач низької частоти (УНЧ) класу AB, розроблений для забезпечення високоякісного відтворення звуку з мінімальними нелінійними спотвореннями. Цей чип є «серцем» переважної більшості бюджетних та середніх комп’ютерних колонок формату 2.0 та 2.1 (наприклад, популярних моделей від Sven, Microlab, Edifier).

Мікросхема здатна видавати чисту потужність до 18 Вт на один канал при опорі навантаження 4 Ом. Вона підтримує широкий діапазон напруги живлення від 12 до 44 Вольт (може працювати як від однополярного, так і від двополярного джерела ±6…±22В). Деталь виконана у зручному корпусі Pentawatt-5 з металевим фланцем, який призначений для обов’язкового кріплення на радіатор охолодження. TDA2030 має вбудований захист від короткого замикання на виході та автоматичний термозахист від перегріву.

Основні технічні характеристики:

• Тип мікросхеми: Підсилювач низької частоти (УНЧ).

• Клас підсилювача: AB (висока якість звуку, низькі спотворення).

• Кількість каналів: 1 (моно).

• Максимальна вихідна потужність: 18 Вт.

• Опір навантаження (динаміка): 4 Ом (допускається 8 Ом зі зниженням потужності).

• Напруга живлення: 12 В – 44 В (або двополярне ±6 В…±22 В).

• Тип корпусу: Pentawatt-5 (5 виводів, під пайку в отвори).

Де найчастіше використовується:

• Ремонт комп’ютерної акустики (колонки 2.0, сабвуфери 2.1).

• Створення саморобних стереопідсилювачів для дому чи гаража.

• Аудіосистеми в телевізорах та радіоприймачах.

• Проєкти для радіоаматорів-початківців (завдяки простій схемі обв’язки).

Порада від майстра: Ця мікросхема працює в класі AB, а отже, виділяє багато тепла. Її категорично заборонено вмикати без хорошого алюмінієвого радіатора та термопасти! Але є ще один критичний нюанс: металевий фланець корпусу TDA2030 (вушко з отвором) електрично з’єднаний з 3-ю ніжкою (мінус живлення). Якщо ви збираєте стереопідсилювач і хочете прикрутити дві такі мікросхеми на один спільний металевий радіатор, ви обов’язково повинні використовувати ізоляційні слюдяні прокладки та пластикові шайби-втулки для гвинтів. Інакше ви отримаєте коротке замикання по живленню і спалите обидві мікросхеми!
