DIP оптопара pc817

DIP Pc817 оптопара микросхема 1 канал DIP-4 транзисторная

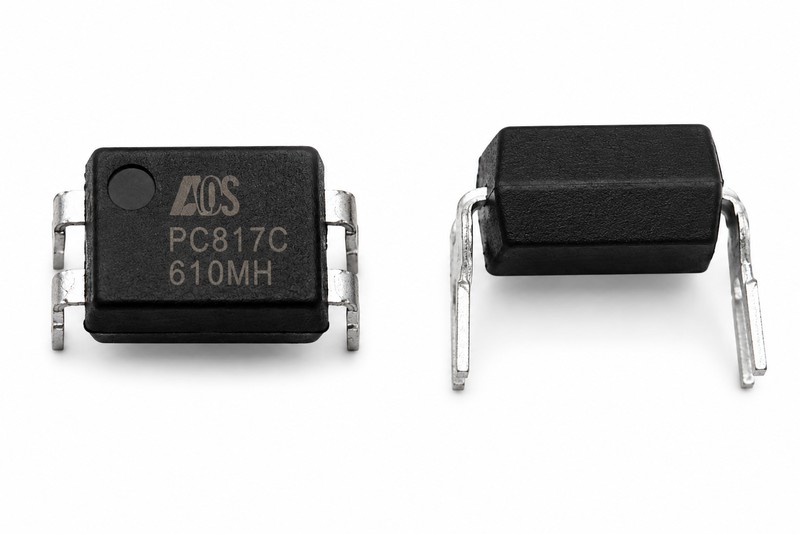

Оптопара (оптрон) PC817 — это классический, самый популярный и базовый компонент для создания гальванической развязки между различными частями электронных схем. В одном миниатюрном корпусе DIP-4 производитель разместил инфракрасный светодиод (излучатель) и фототранзистор (приемник). Сигнал передается исключительно с помощью света, что обеспечивает полную электрическую изоляцию входа от выхода. Это позволяет микроконтроллеру управлять высоковольтной или «шумной» частью схемы без малейшего риска быть поврежденным в случае замыкания или скачков напряжения.

Микросхема обеспечивает впечатляющее напряжение изоляции до 5000 Вольт. Оптопара идеально подходит для развязки цифровых и логических сигналов. PC817 выпускается в стандартном корпусе для выводного монтажа (Through Hole), что делает ее удобной для использования на макетных платах (Breadboard) при прототипировании, а также для ремонта импульсных блоков питания, где она выполняет роль обратной связи.

Основные технические характеристики:

• Количество каналов: 1.

• Тип выхода: Фототранзистор (NPN).

• Напряжение изоляции: до 5000 В (rms).

• Максимальное напряжение коллектор-эмиттер (Vceo): 35 В (в некоторых модификациях до 80 В).

• Максимальный ток коллектора (Ic): 50 мА.

• Прямое напряжение входного светодиода (Vf): ~1.2 В.

• Максимальный ток входного светодиода (If): 50 мА.

• Тип корпуса: DIP-4 (4 вывода).

Где чаще всего используется:

• Импульсные блоки питания (для передачи сигнала обратной связи из низковольтной части в горячую высоковольтную).

• Гальваническая развязка управляющих сигналов микроконтроллеров (Arduino, ESP8266, STM32).

• Защита входов платы управления от индустриальных помех при подключении концевых выключателей, датчиков.

• Сопряжение электронных блоков с разными уровнями напряжения (например, логика 3.3В и 12В или 24В).

Совет от мастера: Самая распространенная ошибка при знакомстве с PC817 — попытка подключить вход (ножки 1 и 2) напрямую к пину микроконтроллера. Помните: внутри находится обычный инфракрасный светодиод, который сгорит за секунду без токоограничивающего резистора! Для управления от логики 5В обязательно ставьте резистор на 220–470 Ом. Что касается выхода (ножки 3 и 4): там расположен транзистор с «открытым коллектором». Он не выдает напряжение, а работает как обычный переключатель, замыкая цепь. Чтобы снимать с него цифровой сигнал, нужно использовать подтягивающий резистор (Pull-up) на 4.7–10 кОм. И главное: транзистор держит максимум 50 мА, не пытайтесь подключать к нему напрямую обмотку электромеханического реле или мотор!
