Реле 5 В SRD-05VDC, 10A, 5 pin

Реле 5 В SRD-05VDC, 10A, 5 pin

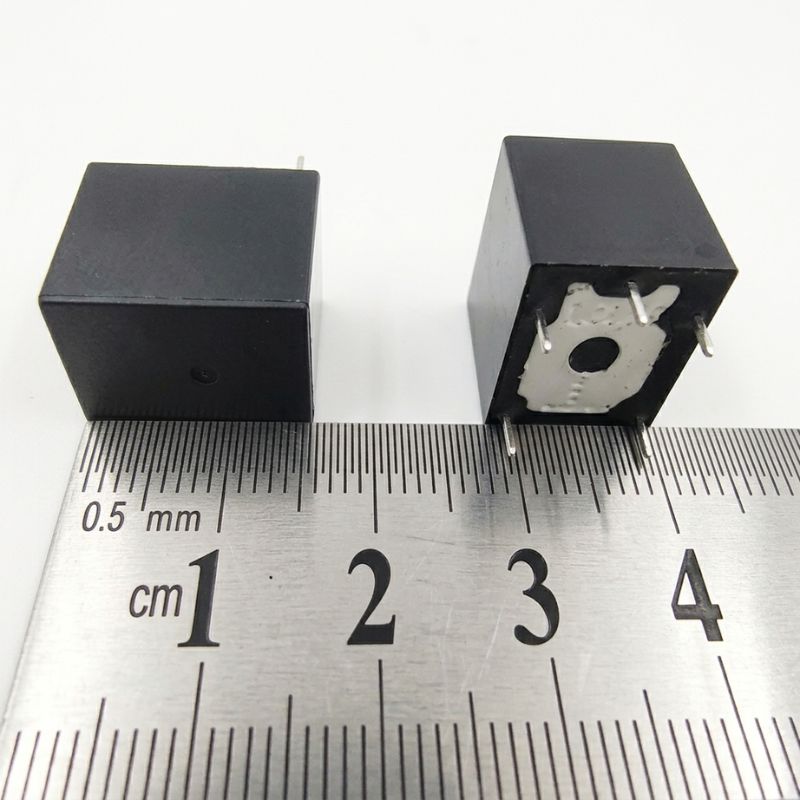

Электромагнитное реле SRD-05VDC-SL-C — это самый популярный и базовый коммутационный элемент для проектов по автоматизации. Оно предназначено для гальванической развязки и управления мощными электрическими приборами (до 220В) с помощью слаботочного управляющего сигнала. Главная особенность этой модели — напряжение срабатывания катушки 5 Вольт. Это делает ее идеальным и полностью совместимым решением для классических микроконтроллеров Arduino (Uno, Nano, Mega), логика которых работает именно на 5В.

Реле имеет 5 контактов: два вывода для питания управляющей катушки и три вывода для силовой линии (общий COM, нормально разомкнутый NO и нормально замкнутый NC). Внутренние силовые контакты рассчитаны на коммутацию тока до 10 Ампер, что позволяет безопасно включать освещение, клапаны воды, вентиляторы или нагревательные элементы мощностью до 2 кВт.

Основные технические характеристики:

• Модель: SRD-05VDC-SL-C.

• Напряжение управления (катушка): 5 В (DC).

• Максимальный ток нагрузки: 10 А (при 250V AC или 30V DC).

• Количество контактов: 5 pin (формат SPDT — перекидной контакт).

• Тип монтажа: Установка в отверстия на плату (THT).

• Материал корпуса: Герметичный пластик.

Где чаще всего используется:

• Проекты «Умного дома» и автоматика на базе классических плат Arduino.

• Ремонт готовых модулей реле (замена сгоревшего синего кубика на плате).

• Создание систем автоматического полива, управления инкубаторами и освещением.

• Ремонт бытовой электроники, где используются 5-вольтовые цепи управления.

Совет от мастера: Даже если ваш микроконтроллер (например, Arduino Uno) работает на логике 5В, категорически запрещено подключать катушку этого реле напрямую к цифровому выходу (GPIO)! Катушка реле потребляет около 70-90 мА, в то время как максимальный ток порта микроконтроллера составляет всего 40 мА. Такое подключение перегрузит и сожжет порт. Обязательно используйте простейший транзистор (NPN типа 2N2222, BC547) в качестве ключа и не забывайте про защитный обратный диод параллельно катушке, который поглотит всплеск напряжения при отключении реле.
