LM358 микросхема DIP

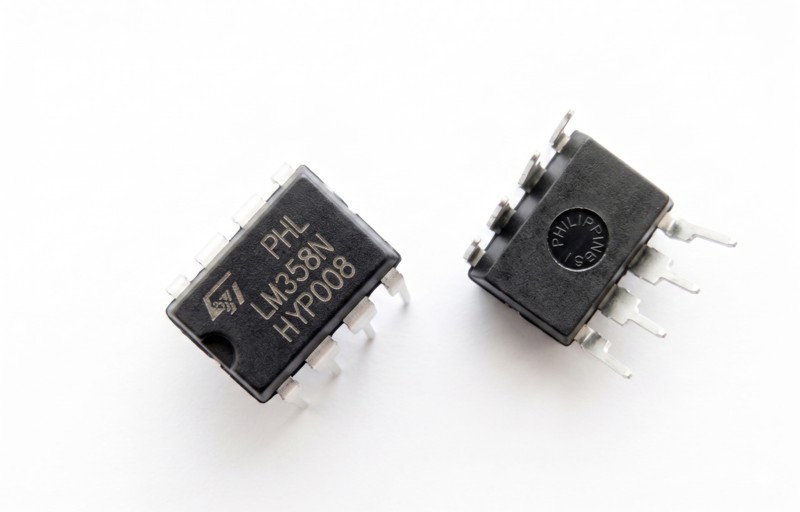

DIP LM358 микросхема операционный усилитель DIP-8

LM358 — это один из самых популярных, надежных и доступных операционных усилителей (ОУ), который содержит два независимых канала с высоким коэффициентом усиления в одном компактном корпусе. Главное преимущество этой микросхемы заключается в ее универсальности: она специально разработана для работы от однополярного источника питания в широком диапазоне напряжений, что делает ее идеальной для использования в портативной электронике и цифровых схемах на базе микроконтроллеров.

Микросхема выполнена в стандартном выводном корпусе DIP-8, что делает ее чрезвычайно удобной для ручной пайки, использования на беспаечных макетных платах (Breadboard) и в учебных DIY-проектах. LM358 обладает низким энергопотреблением и позволяет работать с входными сигналами, напряжение которых опускается до уровня «земли» (Ground).

Основные технические характеристики:

• Количество усилителей (каналов): 2.

• Полоса пропускания (широкополосность): 1 МГц.

• Скорость нарастания выходного напряжения: 0.4 В/мкс.

• Диапазон напряжения питания: двуполярное от ±1.5 В до ±18 В (или однополярное от 3 В до 36 В).

• Диапазон рабочих температур: от 0°C до +70°C.

• Тип корпуса: DIP-8 (выводной монтаж, Through Hole).

Где чаще всего используется:

• Аналоговые датчики (освещенности, влажности, звука, линий) в модулях для Arduino.

• Построение схем сравнения напряжения (компараторов) и генераторов импульсов.

• Предварительное усиление слабых сигналов от сенсоров и микрофонов.

• Активные фильтры и блоки питания с контролем тока.

Совет от мастера: Самая частая ошибка новичков — ожидание от LM358 работы в режиме «Rail-to-Rail». Если вы питаете микросхему от 5 Вольт, максимальное напряжение на ее выходе никогда не достигнет 5В, а остановится на отметке примерно 3.5В (Vcc минус 1.5В). Нижний предел при этом действительно может опускаться почти до 0В. Если вашей схеме нужен полный размах выходного сигнала от 0 до 5В, LM358 не подойдет — выбирайте специализированные rail-to-rail ОУ. Также имейте в виду, что LM358 плохо подходит для высококачественного аудио из-за специфического искажения типа «ступенька» (crossover distortion) при переходе сигнала через ноль; для звука лучше использовать NE5532 или TL072.
