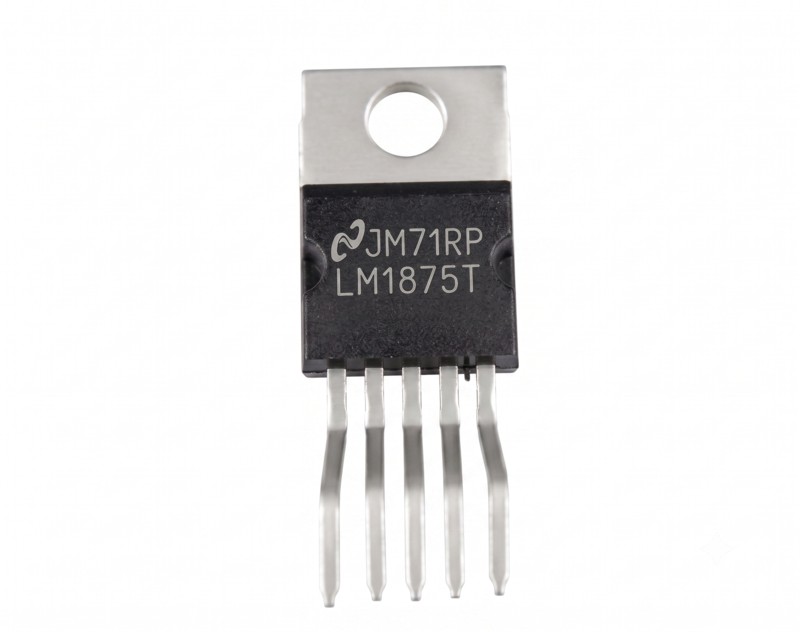

Микросхема LM1875, усилитель мощности звука (УНЧ) 25Вт, класс AB, корпус TO-220-5

Микросхема LM1875, усилитель мощности звука (УНЧ) 25Вт, класс AB, корпус TO-220-5

Микросхема LM1875 — это легендарный высококачественный монофонический усилитель низкой частоты (УНЧ), работающий в классе АВ. Благодаря чрезвычайно низкому уровню гармонических искажений и широкому диапазону воспроизводимых частот, эта микросхема считается стандартом для построения бюджетной, но очень качественной Hi-Fi аппаратуры. Она способна выдавать честные 25 Вт мощности на нагрузку 8 Ом.

Схемотехнически и по распиновке (TO-220-5) LM1875 является старшим братом и идеальным аналогом для замены популярных, но менее качественных микросхем TDA2030 и TDA2050. Замена на LM1875 гарантирует более глубокий бас, детальные высокие частоты и общее «теплое» звучание. Микросхема рассчитана на работу от двуполярного источника питания в диапазоне от ±8 В до ±30 В и имеет встроенную защиту от короткого замыкания и тепловой перегрузки.

Основные технические характеристики:

• Модель: LM1875 (LM1875T).

• Класс усилителя: Класс AB.

• Выходная мощность (RMS): 25 Вт (при 8 Ом), до 30 Вт в пике.

• Напряжение питания: двуполярное от ±8 В до ±30 В (максимум до 60 В при однополярном).

• Уровень искажений (THD): всего 0.015% (при 1 кГц, 20 Вт).

• Тип корпуса: TO-220-5 (5 выводов под пайку).

• Защита: От КЗ на выходе и термического перегрева.

Где чаще всего используется:

• Модернизация (апгрейд) активных компьютерных колонок и домашних кинотеатров (замена TDA2030/TDA2050).

• Создание высококачественных самодельных Hi-Fi аудиоусилителей.

• Ремонт телевизоров, музыкальных центров и сабвуферов.

• Построение гитарных комбоусилителей малой мощности.

Совет от мастера: Если вы решили сделать апгрейд своих колонок и заменить TDA2030 на LM1875, учтите две вещи. Во-первых, LM1875 раскрывает весь свой потенциал при напряжении питания выше ±18В. Если ваш трансформатор выдает только ±12В, микросхема будет работать, но разница в громкости будет не такой разительной (однако качество звука все равно возрастет). Во-вторых — самое главное! Металлическая подложка (спинка) корпуса TO-220-5 у этой микросхемы электрически соединена с минусовым выводом питания (V-), а не с землей (GND)! Если вы прикрутите ее на общий металлический радиатор без изолирующей термопрокладки (слюды или силикона) и пластиковой шайбы под винт — вы гарантированно получите короткое замыкание и спалите блок питания.
