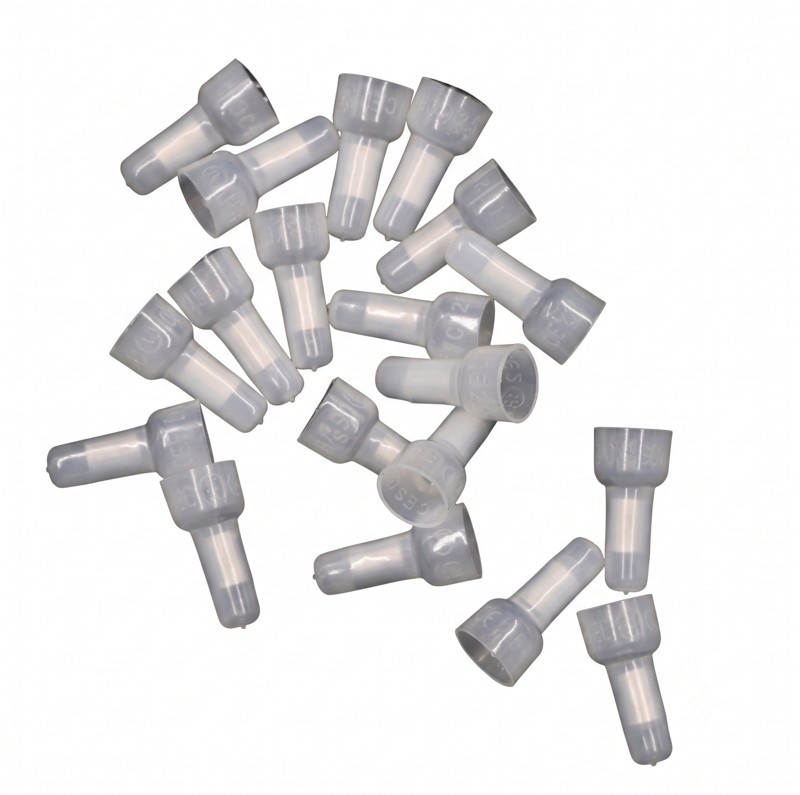

Колпачок СЕ-1 изолирующий соединительный зажим

Колпачок СЕ-1 изолирующий соединительный зажим

Изолирующий соединительный зажим СЕ-1 (колпачок закрытого типа) — это компактное электромонтажное изделие, предназначенное для быстрого, надежного и безопасного соединения (сращивания) электрических проводов с одновременной изоляцией места контакта. Данная модель (размер СЕ-1) оптимально рассчитана для коммутации скрутки из двух проводников с суммарным сечением от 0.5 до 1.75 мм².

Конструктивно колпачок состоит из двух элементов: внешней диэлектрической оболочки, изготовленной из огнестойкого нейлона (не поддерживающего горение), и внутренней металлической луженой гильзы. В отличие от изоленты или термоусадки, такой зажим образует жесткий механический узел, устойчивый к вибрациям и температурным перепадам. Соединение выполняется методом механического обжима (опрессовки) металлической части колпачка вместе со вставленными внутрь проводами.

Основные технические характеристики:

• Тип зажима: Колпачок изолирующий соединительный (под опрессовку).

• Модель (размер): CE-1.

• Допустимое сечение проводов: 0.5 – 1.75 мм² (идеально для 2-х тонких проводов).

• Материал изоляции: Нейлон 66 (огнестойкий, полупрозрачный).

• Материал гильзы: Металлический сплав (луженый для предотвращения окисления).

• Назначение: Неразборное соединение и изоляция медных проводников.

Где чаще всего используется:

• Внутренняя коммутация проводов в светильниках, люстрах и LED-панелях.

• Соединение контактов в мелкой бытовой технике (вентиляторы, миксеры).

• Ремонт и модернизация автомобильной проводки (слаботочные линии).

• Сборка распределительных коробок в системах сигнализации и умного дома.

Совет от мастера: Самая большая ошибка при использовании колпачков серии СЕ — это путать их с колпачками серии СИЗ (которые имеют внутри пружину и просто накручиваются на скрутку). Колпачок СЕ-1 обязательно нужно обжимать! Если вы просто зачистите провода, скрутите их, наденете этот колпачок и оставите — контакт со временем ослабнет, начнет искрить и греться. Правильный алгоритм: сняли изоляцию на 10-12 мм, плотно скрутили два провода между собой, откусили неровный кончик скрутки, вставили до упора в металлическую гильзу колпачка и крепко обжали нижнюю часть специальным кримпером (пресс-клещами). Только так металлическая трубка внутри надежно зажмет медные жилы, обеспечив долговечный монолитный контакт.
