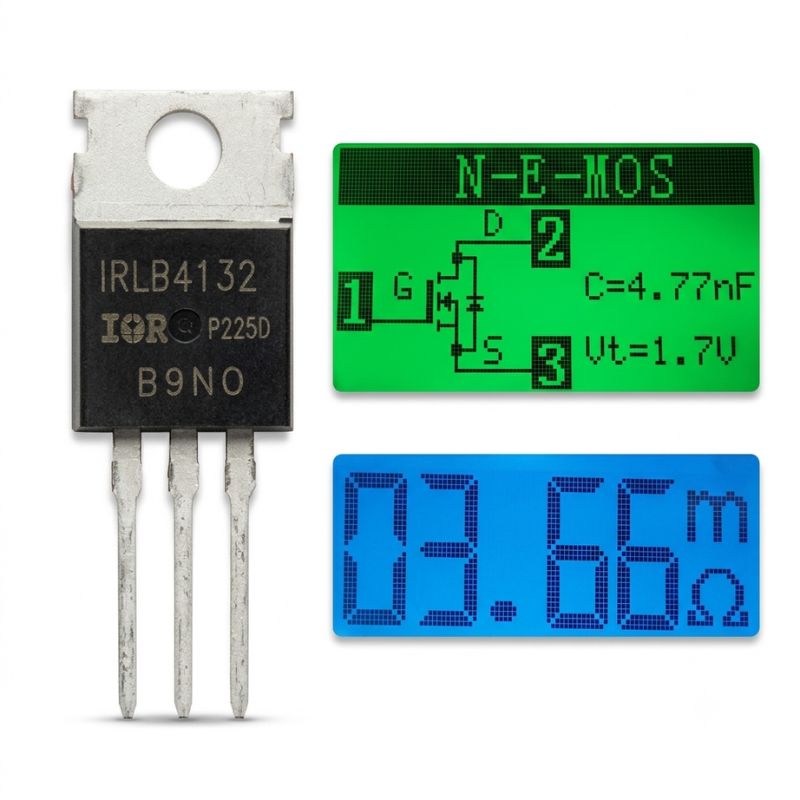

Транзистор IRLB4132 MOSFET N-Ch 30V 150A TO-220

Транзистор IRLB4132 MOSFET N-Ch 30V 150A TO-220

Силовой полевой транзистор IRLB4132 — это чрезвычайно мощный N-канальный MOSFET, который относится к востребованному классу Logic Level (с логическим уровнем управления). Его главное преимущество заключается в способности полностью открываться и выходить на свои рабочие характеристики от низкого напряжения на затворе — всего 4.5–5 Вольт. Это делает его идеальным электронным ключом для прямого управления от цифровых выводов микроконтроллеров (Arduino, ESP, Raspberry Pi) без необходимости использовать дополнительные микросхемы-драйверы.

При своей поразительной чувствительности, транзистор способен выдерживать напряжение до 30 Вольт и пропускать гигантский ток до 150 Ампер (на уровне кристалла). Благодаря сверхнизкому сопротивлению открытого канала (всего 0.0035 Ом), IRLB4132 практически не нагревается при коммутации больших нагрузок, что гарантирует высокий КПД и стабильность вашей схемы. Компонент выполнен в стандартном корпусе TO-220 для удобного монтажа на плату или радиатор.

Основные технические характеристики:

• Модель: IRLB4132 (IRLB4132PBF).

• Тип транзистора: N-канальный MOSFET (Logic-Level Gate).

• Максимальное напряжение сток-исток (|Uds|): 30 В.

• Максимальный постоянный ток стока (|Id|): 150 А (ток кристалла).

• Сопротивление открытого канала (Rds): 0.0035 Ом (3.5 мОм).

• Предельное напряжение затвор-исток (|Ugs|): ±20 В.

• Максимальная рассеиваемая мощность (Pd): 140 Вт.

• Корпус: TO-220 (выводной, для монтажа THT).

Где чаще всего используется:

• Управление мощными нагрузками от Arduino (светодиодные ленты, насосы, соленоиды, реле).

• Системы подогрева стола (Heatbed) и экструдеров в 3D-принтерах.

• Ремонт и тюнинг радиоуправляемых моделей (RC-техники) и дронов.

• Компактные высокотоковые DC-DC преобразователи напряжения.

Совет от мастера: Этот транзистор идеально работает напрямую от 5-вольтового пина Arduino, но помните важное правило: между затвором (Gate) и землей (Source) обязательно нужно припаять стягивающий резистор номиналом 10 кОм. Если этого не сделать, емкость затвора «зависнет» в воздухе, транзистор может самопроизвольно открыться от статических наводок, и нагрузка не выключится. Также не забывайте о физических лимитах: хотя кристалл выдерживает 150А, ножки корпуса TO-220 начнут плавиться при длительном токе свыше 75А. Если ток в вашем проекте выше 70А — ставьте транзисторы параллельно!
