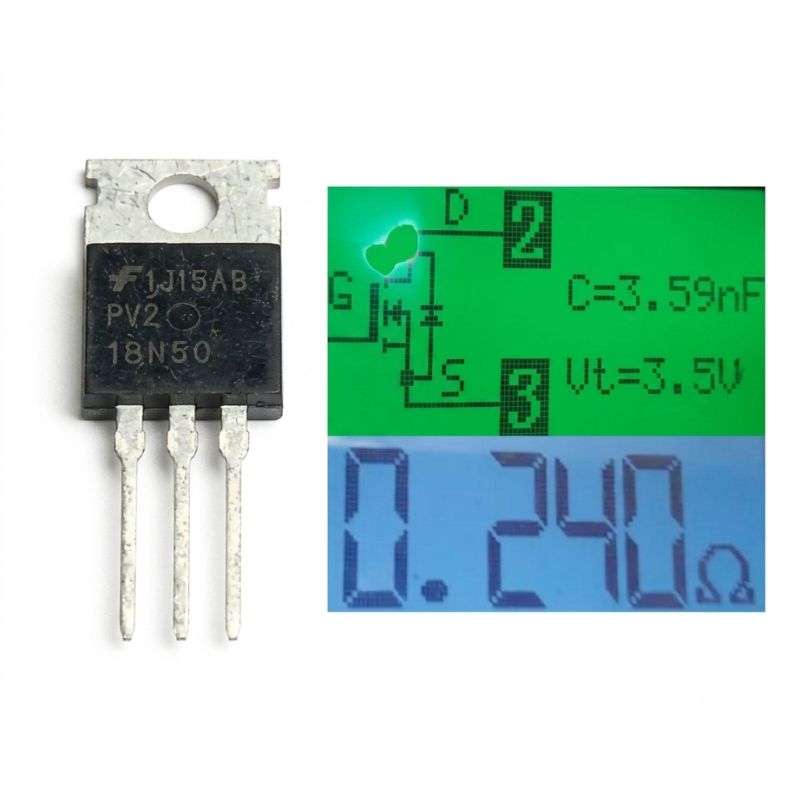

Транзистор 18N50 (FHF18N50) N-канальный MOSFET 500V 18A TO-220

Транзистор 18N50 (FHF18N50) N-канальный MOSFET 500V 18A TO-220

Силовой полевой транзистор FHF18N50 (18N50) — это мощный и высокоэффективный N-канальный MOSFET, разработанный специально для коммутации высоких напряжений и токов в импульсных устройствах. Благодаря способности выдерживать напряжение сток-исток до 500 Вольт и непрерывный ток до 18 Ампер, этот компонент является незаменимым при ремонте и проектировании современной силовой электроники.

Особенностью этой модели является низкое сопротивление открытого канала (всего 0.265 Ом), что значительно снижает потери электроэнергии на нагрев во время работы на высоких частотах. Транзистор способен рассеивать мощность до 235 Вт при надлежащем охлаждении. Компонент выполнен в классическом выводном корпусе TO-220, который обеспечивает удобный монтаж на плату (THT) и легкое крепление к радиатору теплоотвода.

Основные технические характеристики:

• Модель: FHF18N50 (18N50).

• Тип транзистора: N-канальный MOSFET.

• Максимальное напряжение сток-исток (|Uds|): 500 В.

• Максимальный постоянный ток стока (|Id|): 18 А.

• Максимальная рассеиваемая мощность (Pd): 235 Вт.

• Сопротивление открытого канала (Rds): 0.265 Ом.

• Предельное напряжение затвор-исток (|Ugs|): ±30 В.

• Пороговое напряжение включения (|Ugs(th)|): 5 В.

• Общий заряд затвора (Qg): 45 нКл.

• Максимальная рабочая температура (Tj): до 150 °C.

• Корпус: TO-220.

Где чаще всего используется:

• Ремонт импульсных блоков питания (ИБП) в компьютерах, телевизорах и серверах.

• Силовые ключи в преобразователях напряжения (DC-DC) и инверторах (DC-AC).

• Модули управления электродвигателями.

• Ремонт источников бесперебойного питания (ИБП / UPS) и сварочных аппаратов.

Совет от мастера: Этот транзистор имеет довольно значительный заряд затвора (45 nC). Чтобы он не перегревался из-за работы в переходном (линейном) режиме, им нельзя управлять напрямую слабым сигналом микроконтроллера. Всегда используйте специальные микросхемы драйверов MOSFET или транзисторную раскачку, чтобы быстро заряжать и разряжать емкость затвора. Также помните: металлический фланец корпуса TO-220 электрически соединен с центральным выводом (Стоком). При монтаже на общий радиатор обязательно используйте термопроводящую изоляционную прокладку (например, силиконовую) и пластиковую втулку!
