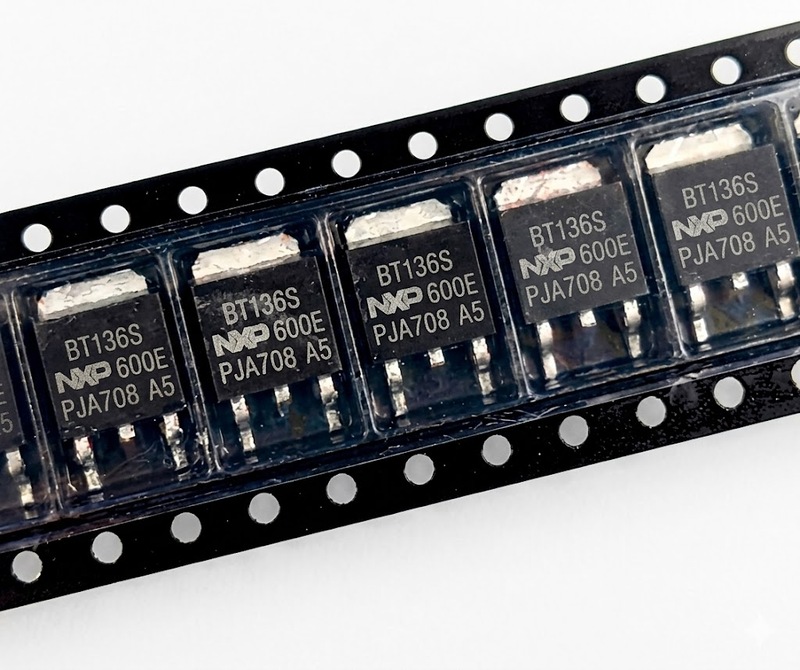

Симистор BT136S-600E (4A 600V) SMD двунаправленный тиристор (Triac), корпус TO-252 (DPAK)

Симистор BT136S-600E (4A 600V) SMD двунаправленный тиристор (Triac), корпус TO-252 (DPAK)

BT136S-600E — это популярный полупроводниковый прибор (симистор / Triac), предназначенный для бесконтактной коммутации и плавного регулирования переменного тока (AC) в бытовой сети 220В. Индекс «S» в названии указывает на исполнение в компактном корпусе TO-252 (DPAK) для поверхностного монтажа (SMD). Это идеальный выбор для разработки миниатюрных устройств, где критично важна экономия места на плате.

Индекс «E» означает повышенную чувствительность затвора (Sensitive Gate): для открытия симистора требуется ток всего 10 мА. Это позволяет управлять мощной сетевой нагрузкой до 4 Ампер (около 800 Вт) с помощью слаботочных логических микросхем или непосредственно от пинов микроконтроллера.

Основные технические характеристики:

• Максимальное напряжение в закрытом состоянии (Vdrm): 600 В.

• Максимальный рабочий ток (It): 4 А.

• Ток управления затвором (Igt): 10 мА (чувствительный затвор).

• Тип компонента: Двунаправленный тиристор (симистор).

• Тип корпуса: TO-252 / DPAK (SMD / для поверхностного монтажа).

Где чаще всего используется:

• Производство и ремонт умных Wi-Fi выключателей, смарт-розеток и диммеров (например, устройств экосистемы Sonoff / Tuya).

• Регуляторы скорости вращения небольших двигателей переменного тока (вентиляторы, вытяжки).

• Управление нагревательными элементами (паяльники, маломощные ТЭНы).

• Бесконтактные (твердотельные) реле переменного тока.

Совет от мастера: Поскольку ток затвора составляет всего 10 мА, симистор теоретически можно подключить напрямую к микроконтроллеру. Однако в схемах на 220В всегда используйте оптическую развязку (например, оптосимисторы серии MOC3021 или MOC3023), чтобы уберечь вашу низковольтную логику от сгорания. Также помните о теплоотводе: в корпусе TO-252 (DPAK) металлическая подложка (сток) припаивается непосредственно к текстолиту. Чтобы симистор мог безопасно коммутировать заявленные 4А и не перегревался, оставьте на плате под ним большой медный полигон, который будет работать как радиатор.
