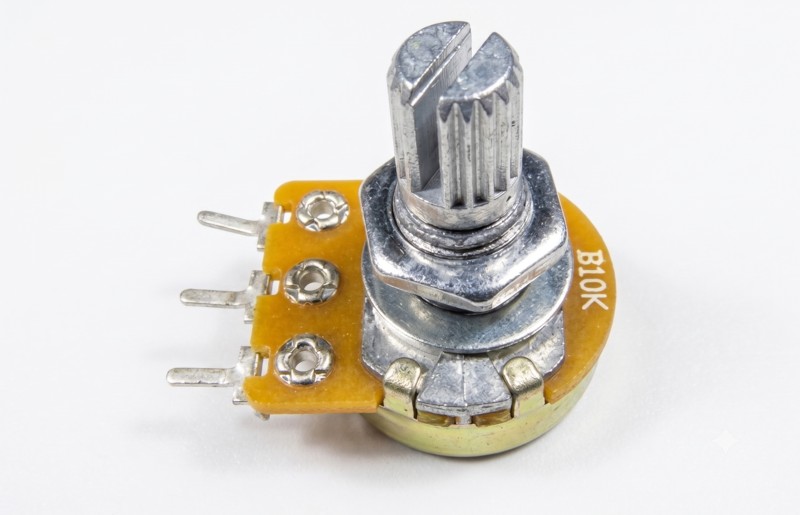

Резистор B10K (10 кОм) WH148 переменный потенциометр однооборотный линейный

Резистор B10K (10 кОм) WH148 переменный потенциометр однооборотный линейный

Популярный и максимально универсальный пленочный потенциометр серии WH148. Это классический однооборотный переменный резистор, который чаще всего используется в качестве надежного источника управляемого напряжения для подстройки параметров в различных электронных схемах.

Полное сопротивление составляет 10 кОм. Буква «B» в маркировке (B10K) означает, что этот потенциометр имеет линейную характеристику регулировки. То есть сопротивление изменяется равномерно и пропорционально углу поворота ручки. Это делает его идеальным выбором для микроконтроллеров (например, Arduino), где нужно получать точные аналоговые значения для управления процессами.

Полезный совет для мастеров: Благодаря линейной шкале регулировки, этот потенциометр идеально подходит для использования в качестве делителя напряжения с платами Arduino. Если вы подключите крайние ножки к 5V и GND, а среднюю — к аналоговому входу (A0), функция analogRead() будет выдавать идеально ровные значения от 0 до 1023 при вращении ручки.

Основные технические характеристики:

• Модель: WH148

• Полное сопротивление: 10 кОм (10 000 Ом)

• Тип регулировки (характеристика): Линейная (маркировка «B»)

• Количество каналов: 1 (моно)

• Конструкция: Однооборотный, пленочный

• Тип вала: Зубчатый с прорезью (под стандартные ручки-колпачки)

• Монтаж: В отверстия на печатную плату (DIP) или на панель корпуса (с помощью идущей в комплекте гайки)

Где чаще всего используется:

• DIY и Arduino проекты: Регулировка яркости светодиодов, скорости вращения сервоприводов и моторов (через ШИМ).

• Блоки питания: Точная подстройка выходного напряжения или ограничения тока в самодельных лабораторных блоках.

• Ремонт техники: Замена изношенных регуляторов настройки частоты, таймеров или параметров в бытовых приборах и игрушках.
